1 st. variabel kondensator om 0.0003 µF
med fininställning;

1 st. glödströmsreostat, helst med fininställning;

1 st. rörsockel, koppmodell;

1 st. gallerkondensator om 0.0002 µF;

1 st. läckagemotstånd om 2 M?;

1 st. passagekondensator om 0.001 µF;

1 st. omonterad honeycombspole om 75 à 100 varv;

6 st. klämskruvar;

1 st. trälåda;

samt kopplingstråd.

Härtill, kommer givetvis ett lämpligt mottagarrör
ävensom övriga tillbehör.

Huru de olika delarna fästas på ebonitplattan och
sammankopplas framgår tydligt av figurerna 7 och 8. I
den utförda apparaten har använts en Baltickondensator
om 0.00055 µF, men den minsta storleken, 0.00033 µF,
är fullt tillräcklig. Platsbehovet å frontplattan är
för den senare lika stort som för den förra.

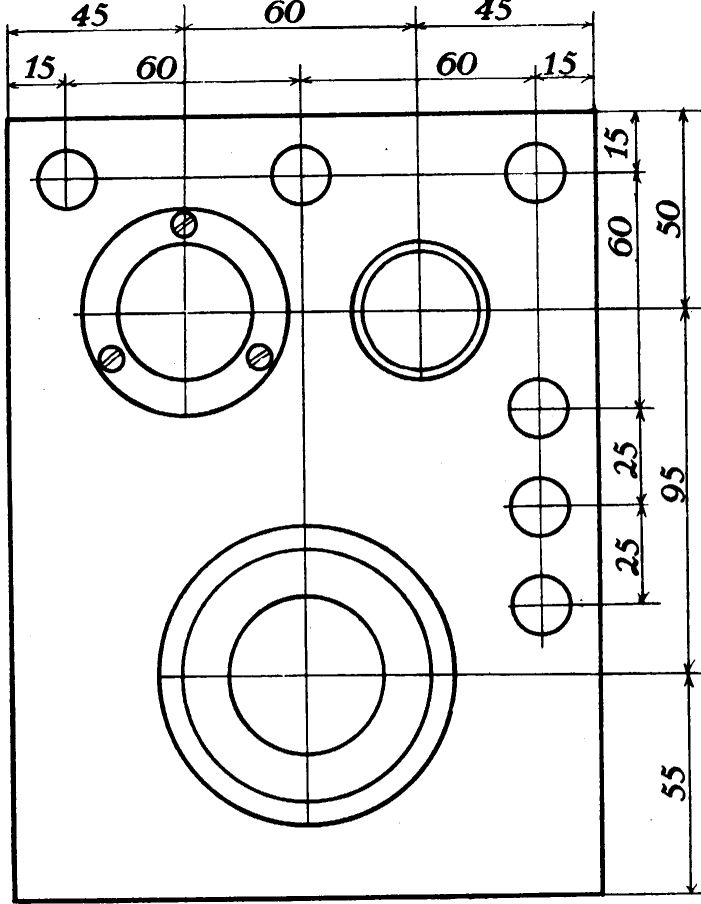

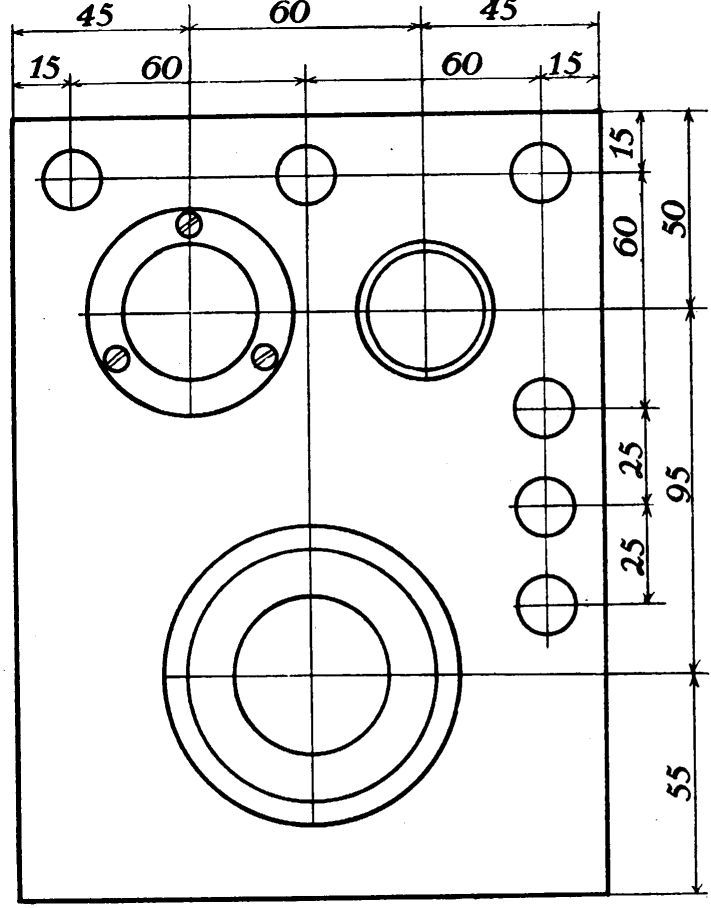

Fig. 7. Ritning till frontplattan.

Fig. 8. Plan över de olika delarnas inkoppling. Apparaten sedd bakifrån.

Blockkondensatorerna och läckagemotståndet äro av
Dubiliers fabrikat. Den större kondensatorn är
av typ 600 A, vilken tager mycket liten plats i
anspråk. Glödströmsreostaten är av Igranic-typ, i
detta fall utan fininställning, vilket dock förordas.

Honeycombspolen, 100 varv, är omvirad
med isoleringsband och applicerad bakom
reostaten. Klämskruvarnas placering är sådan, ätt en
lågfrekvensförstärkareenhet lätt skall kunna byggas så
att den kan anslutas med några korta förbindningar.

Sammankopplingen av de olika delarna sker lämpligast
med 1.5 mm koppartråd, helst försilvrad, som böjes
i räta vinklar och lödes vid alla kontaktställen,
där skruvar icke finnas.

Lådan, å vilken det hela monteras, bör ha följande
utvändiga mått: längd 200 mm, bredd 150 mm, djup 100
mm. Trätjockleken är lämpligen 8 mm.

Den monterade apparaten kan användas antingen
liggande eller stående.
