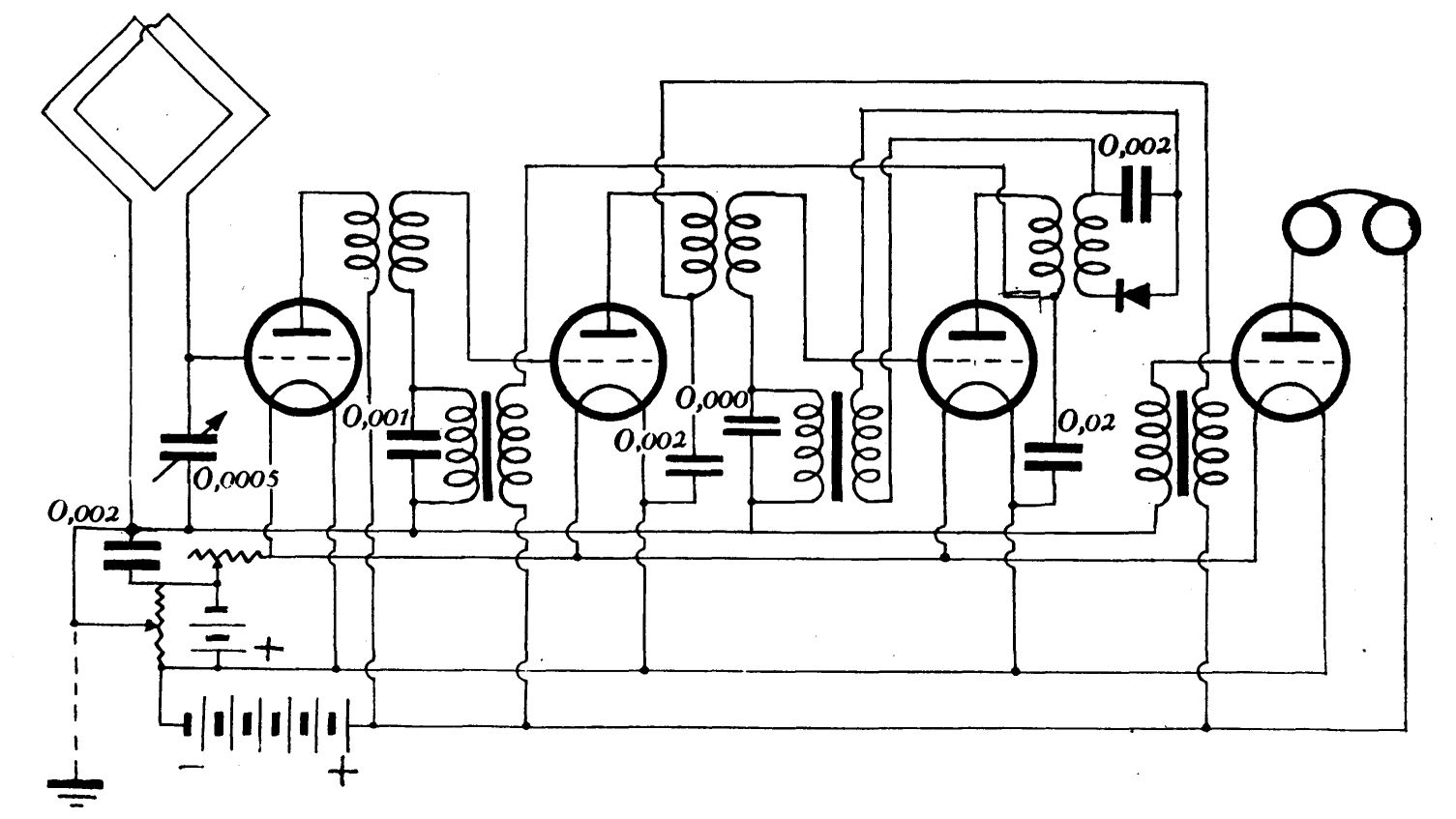

Fig. 4. 4-rörs reflexmottagare med ramantenn. Apparaten har 3 steg högfrekvensförstärkning, detektor och 3 steg lågfrekvensförstärkning, varvid de två mellersta rören få göra dubbel tjänst.

störningarna ökas i högre grad än signalstyrkan. Ramens
riktande förmåga utesluter så mycket atmosfäriskt
oväsen, att man hör signalerna bättre med ramen
enbart.

Vad ljudets renhet beträffar, mäter sig denna apparat
med vilken annan mottagare som helst. Härtill bidrager
användningen av kristall som detektor, frånvaron
av återkoppling samt ramens ringa utsträckning. Om
ramen ersattes med en större ram ökas genast det
atmosfäriska bullret och avstämningsskärpan minskas.

Apparatens selektivitet är så stor, att det inom 1 km
avstånd från en verksam 300 watts sändarestation
(Eliassons laboratorium i Göteborg) är möjligt att
obehindrat höra samtliga engelska stationer i tur
och ordning. Därvid vrides ramen så att den lokala
stationen höres så litet som möjligt.

Detta förutsätter dock att de engelska stationerna ej
ligga i samma riktning som den lokala från mottagaren
räknat.

Potentiometerns inställning behöver ej förändras
annat än vid mycket stark högtalarestyrka på
mottagning. En vridning på potentiometern kan då
hjälpa upp ljudets renhet. För alla andra fall bör
den stå på utgångsläget, vilket i detta fall är å
glödströmsbatteriets minuspol.

Den svaga punkten hos denna 4-rörsreflexmottagare
torde vara kristallen, trots de fördelar den för
övrigt har. Kristallen måste sättas om tämligen
ofta, då kontakten lätt ändrar läge och tryck. Denna
olägenhet avhjälpes dock i den mån man får tillgång
till förbättrade kristalldetektorer, som möjliggöra
en mera permanent inställning.
