v-
rn (rr
/
få
/

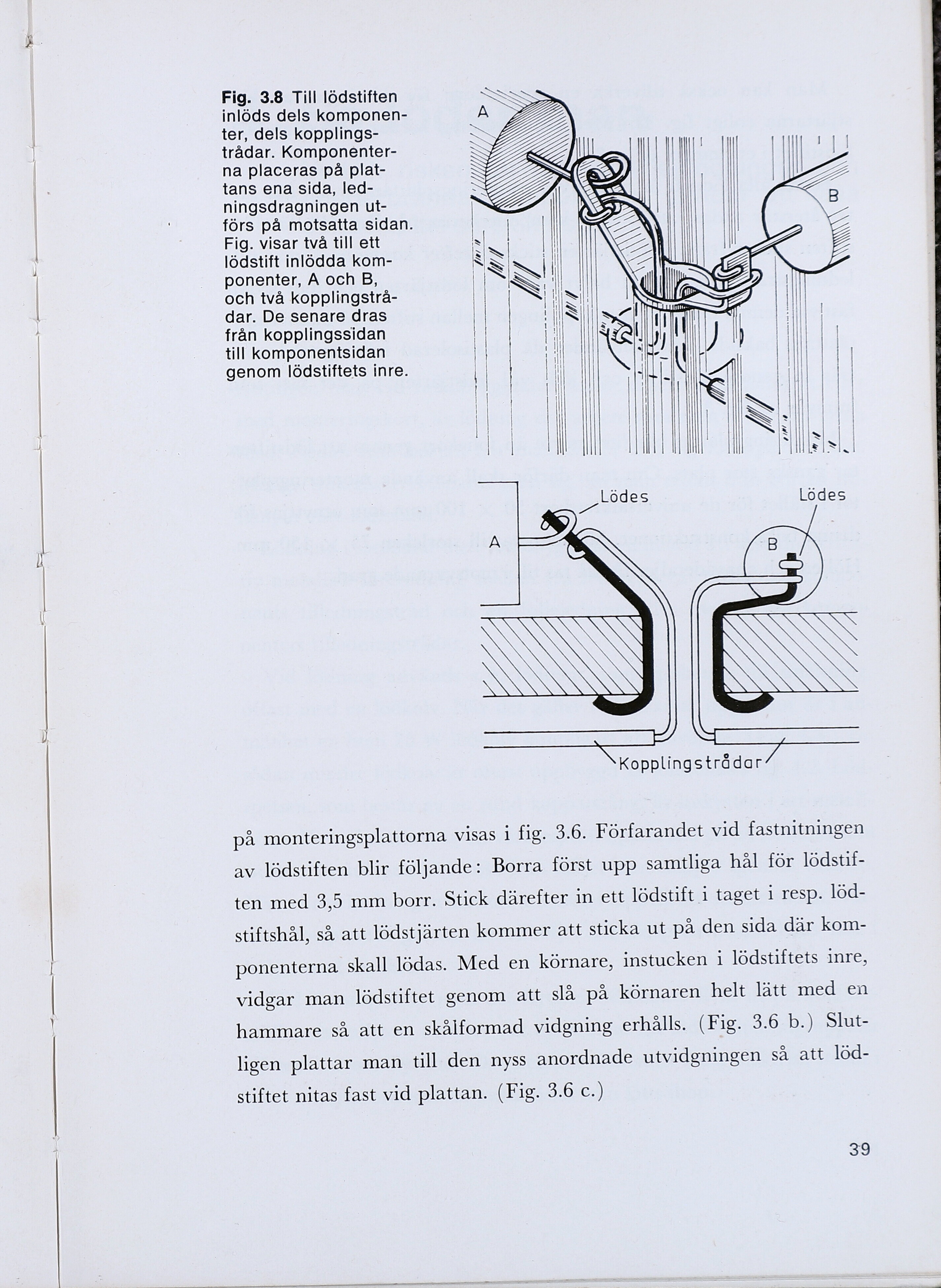

Fig. 3.8 Till lödstiften
inlöds dels komponen-
ter, dels kopplings-
trådar. Komponenter-
na placeras på plat-
tans ena sida, led-
ningsdragningen ut-
förs på motsatta sidan.
Fig. visar två till ett
/S 7
/
2
al
lödstift inlödda kom- SÅ
ponenter, A och B, NS IN |
och två kopplingstrå- NE
dar. De senare dras
från kopplingssidan
till komponentsidan
genom lödstiftets inre.
NO
|
NR
Skomlingsträdar/
på monteringsplattorna visas i fig. 3.6. Förfarandet vid fastnitningen
av lödstiften blir följande: Borra först upp samtliga hål för lödstif-
ten med 3,5 mm borr. Stick därefter in ett lödstift i taget i resp. löd-
stiftshål, så att lödstjärten kommer att sticka ut på den sida där kom-
ponenterna skall lödas. Med en körnare, instucken i lödstiftets inre,
vidgar man lödstiftet genom att slå på körnaren helt lätt med en
hammare så att en skalfommad! vidgning erkallstö(mer3.6 b.) Slut-
ligen plattar man till den nyss anordnade utvidgningen så att löd-
stiftet nitas fast vid plattan. (Fig. 3.6 c.)
SE)
