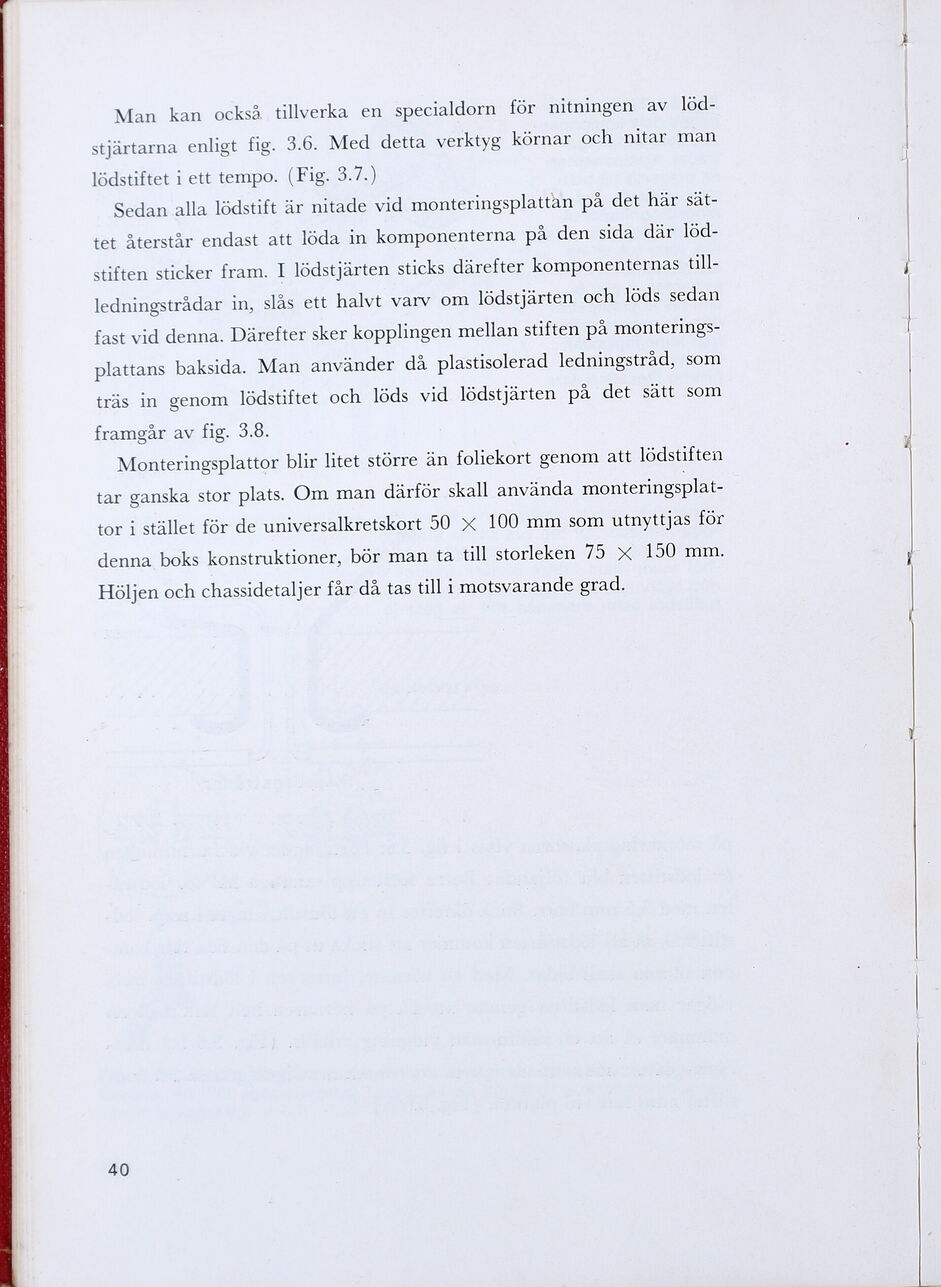

Man kan också tillverka en specialdorn för nitningen av löd-
stjärtarna enligt fig. 3.6. Med detta verktyg körnar och nitar man
lödstiftet i ett tempo. (Fig. 3.7.)
Sedan alla lödstift är nitade vid monteringsplattan på det här sät-
tet återstår endast att löda in komponenterna på den sida där löd-
stiften sticker fram. I lödstjärten sticks därefter komponenternas till-
ledningstrådar in, slås ett halvt varv om lödstjärten och löds sedan
fast vid denna. Därefter sker kopplingen mellan stiften på monterings-
plattans baksida. Man använder då plastisolerad ledningstråd, som
träs in genom lödstiftet och löds vid lödstjärten på det sätt som
framgår av fig. 3.0:
Monteringsplattor blir litet större än foliekort genom att lödstiften
tar ganska stor plats. Om man därför skall använda monteringsplat-
tor i stället för de universalkretskort 50 X 100 mm som utnyttjas för
denna boks konstruktioner, bör man ta till storleken 75 x 150 mm.
Höljen och chassidetaljer får då tas till i motsvarande grad.
40
