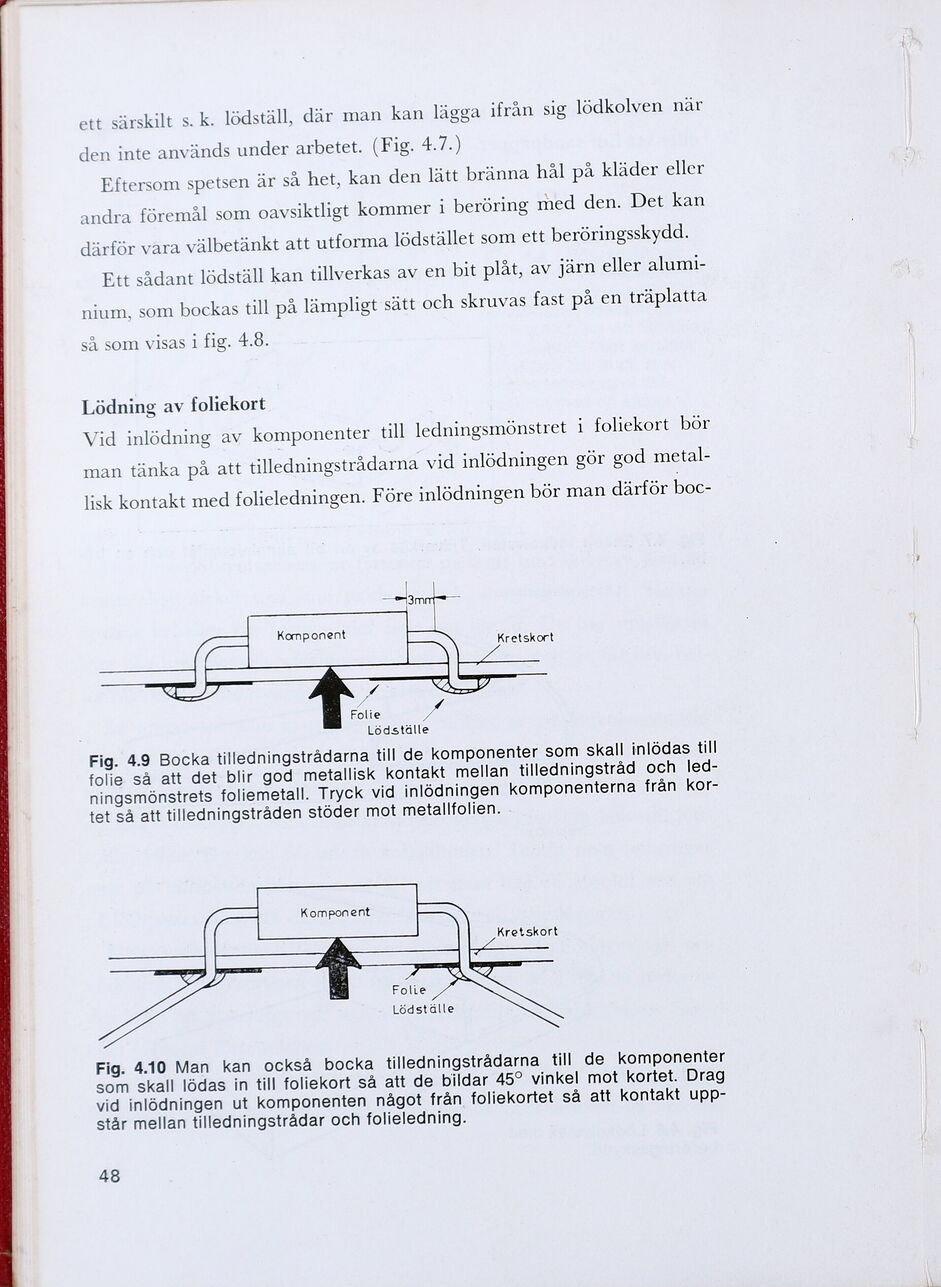

ett särskilt s.k. lödställ, där man kan lägga ifrån sig lödkolven när
den inte används under arbetet. (Fig. 4.7.)
Eftersom spetsen är så het, kan den lätt bränna hål på kläder eller
andra föremål som oavsiktligt kommer i beröring med den. Det kan
därför vara välbetänkt att utforma lödstället som ett beröringsskydd.
Ett sådant lödställ kan tillverkas av en bit plåt, av järn eller alumi-
nium. som bockas till på lämpligt sätt-och skruvas fast på en träplatta
så som visas i fig. 4.8.
Lödning av foliekort
Vid inlödning av komponenter till ledningsmönstret i foliekort bör
man tänka på att tilledningstrådarna vid inlödningen gör god metal-
lisk kontakt med folieledningen. Före inlödningen bör man därför boc-
rk
ES Komponent Kretskort
Re
EE ap
RE
Lödställe
Fig. 4.9 Bocka tilledningstrådarna till de komponenter som skall inlödas till
folie så att det blir god metallisk kontakt mellan tilledningstråd och led-
ningsmönstrets foliemetall. Tryck vid inlödningen komponenterna från kor-
o
tet så att tilledningstråden stöder mot metallfolien.
EE Komponent
Kretskort
| + =
Folie
Lödställe
Fig. 4.10 Man kan också bocka tilledningstrådarna till de komponenter
som skall lödas in till foliekort så att de bildar 452 vinkel mot kortet. Drag
vid inlödningen ut komponenten något från foliekortet så att kontakt upp-
står mellan tilledningstrådar och folieledning.
48
