Lodtenn

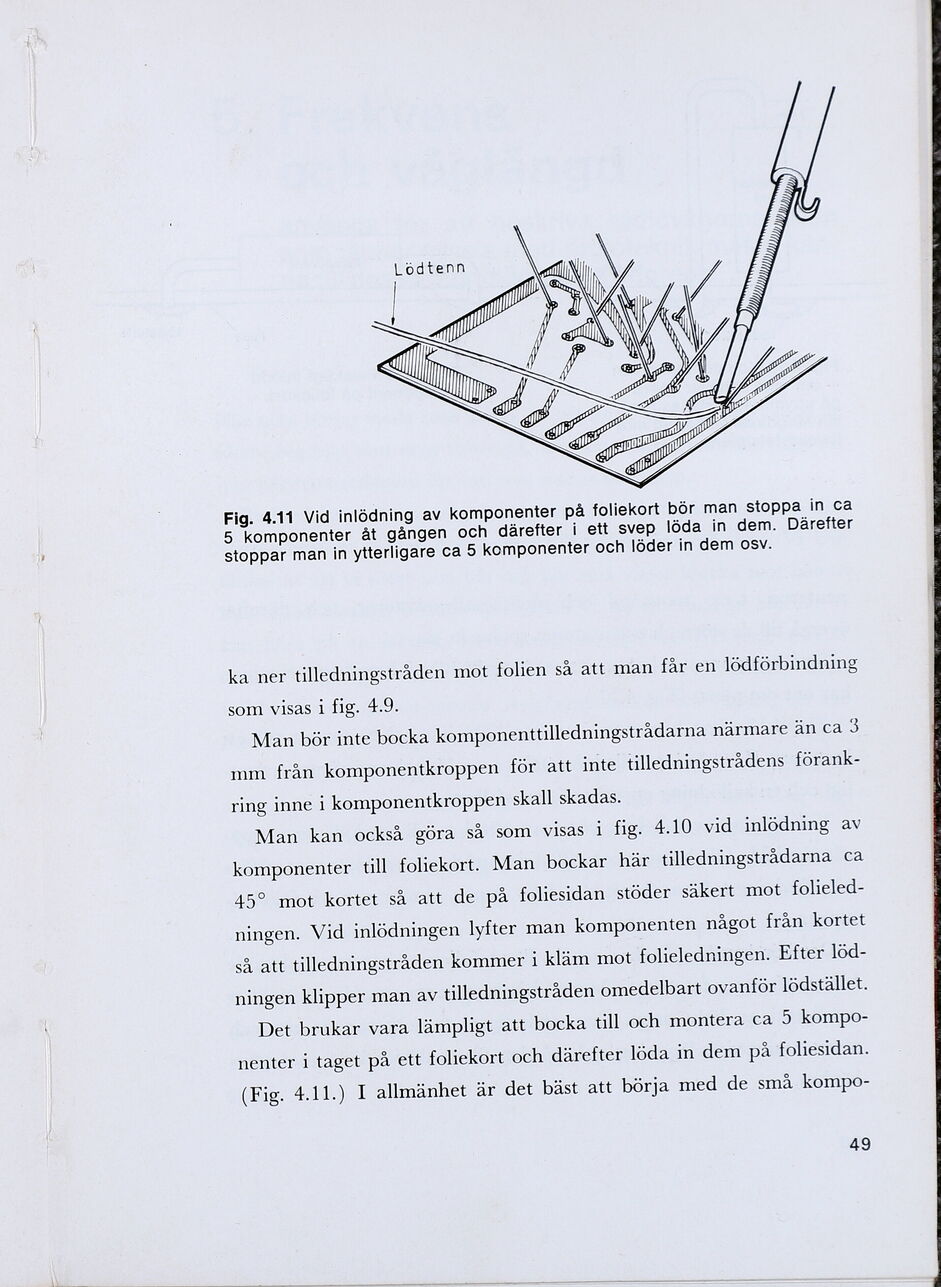

Fig. 4.11 Vid inlödning av komponenter på foliekort bör man stoppa in ca
5 komponenter åt gången och därefter i ett svep löda in dem. Därefter
stoppar man in ytterligare ca 5 komponenter och löder in dem osv.
ka ner tilledningstråden mot folien så att man får en lödförbindning
som visas i fig. 4.9.
Man bör inte bocka komponenttilledningstrådarna närmare än ca 3
mm från komponentkroppen för att inte tilledningstrådens förank-
ring inne i komponentkroppen skall skadas.
Man kan också göra så som visas i fig. 4.10 vid inlödning av
komponenter till foliekort. Man bockar här tilledningstrådarna ca
452 mot kortet så att de på foliesidan stöder säkert mot folieled-
ningen. Vid inlödningen lyfter man komponenten något från kortet
så att tilledningstråden kommer i kläm mot folieledningen. Efter löd-
ningen klipper man av tilledningstråden omedelbart ovanför lödstället.
Det brukar vara lämpligt att bocka till och montera ca 5 kompo-
nenter i taget på ett foliekort och därefter löda in dem på foliesidan.
(Fig. 4.11.) I allmänhet är det bäst att börja med de små kompo-
49
