3 mm
4
Kompo-
nent
se K t | N
Kretskort få RR fä
SE (JE ENE
TR
: Lödställe
Mödställe 7 oe

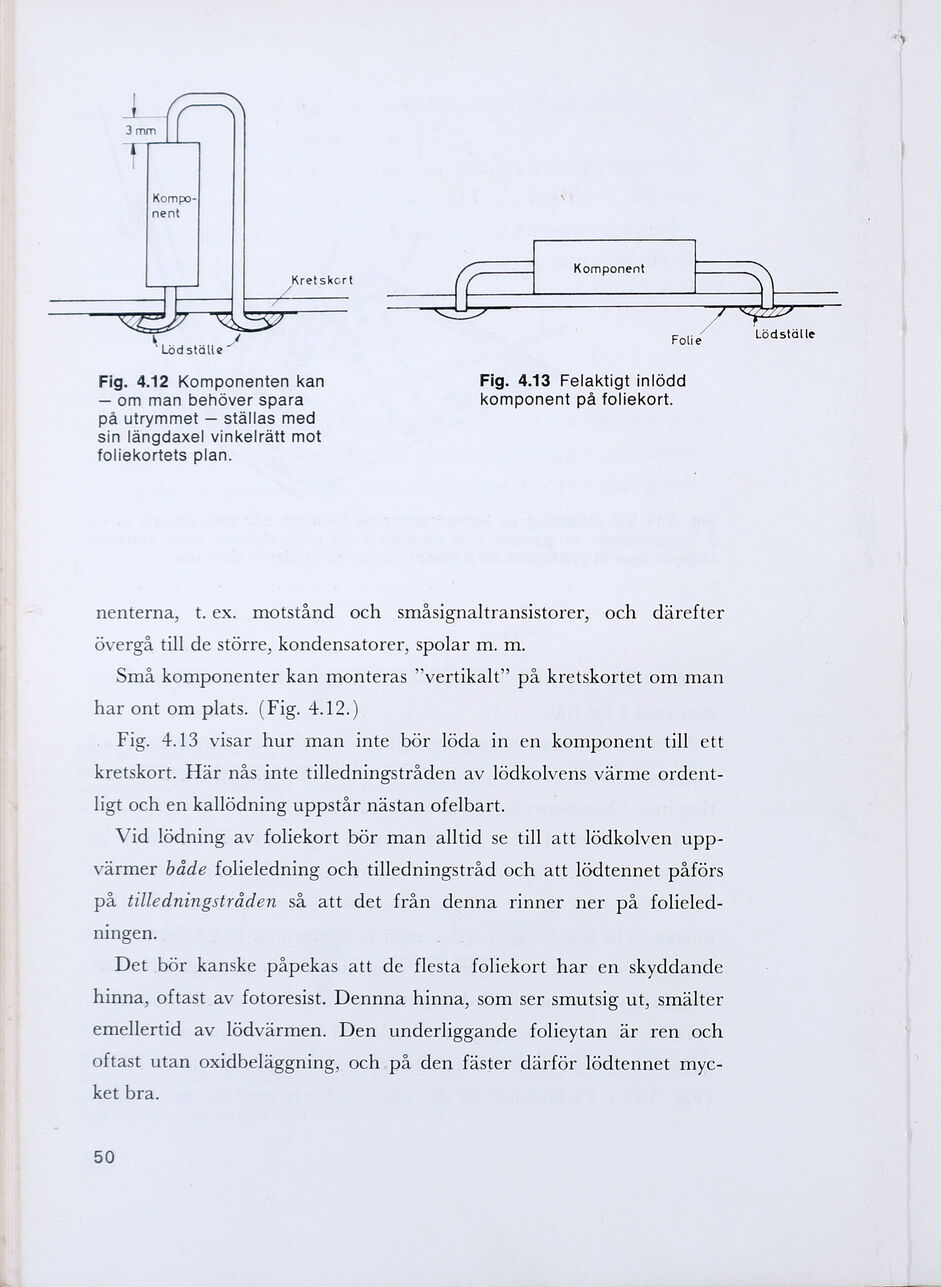

Fig. 4.12 Komponenten kan Fig. 4.13 Felaktigt inlödd
— om man behöver spara komponent på foliekort.
på utrymmet — ställas med
sin längdaxel vinkelrätt mot
foliekortets plan.
nenterna, t.ex. motstånd och småsignaltransistorer, och därefter
överga till de större, kondensatorer, spolar m. m.
Små komponenter kan monteras ”vertikalt” på kretskortet om man
har ont om plats. (Fig. 4.12.)
Fig. 4.13 visar hur man inte bör löda in en komponent till ett
kretskort. Här nås inte tilledningstråden av lödkolvens värme ordent-
ligt och en kallödning uppstår nästan ofelbart.
Vid lödning av foliekort bör man alltid se till att lödkolven upp-
värmer både folieledning och tilledningstråd och att lödtennet påförs
på tilledningstråden så att det från denna rinner ner på folieled-
ningen.
Det bör kanske påpekas att de flesta foliekort har en skyddande
hinna, oftast av fotoresist. Dennna hinna, som ser smutsig ut, smälter
emellertid av lödvärmen. Den underliggande folieytan är ren och
oftast utan oxidbeläggning, och på den fäster därför lödtennet myc-
ket bra.
50
