siffran samt antalet nollor som skall tillfogas. Talet anger resistansen
i ohm. Den fjärde färgen anger toleransen, 5, 10 eller 20 I i resi-
stansvärdet, varvid guldfärg anger 5 fo, silver 10 Jo och ingen färg
alls 20 96 tolerans. En ”nyckel” till färgmärkningskoden ges i tab. 6.3.
De vanligen använda motstånden med 20 90 tolerans får den färg-
märkning som anges i tab. 6.4.
Metallfilmsmotstånd och kolskiktsmotstånd, som tillverkas med snä-
vare toleranser, har fem färgringar 1 stället för fyra, eftersom det
fordras flera siffror för att ange resistansvärdet. Färgringen för tole-
rans har färgen röd för +2 Jo och brun för +1 Yo tolerans.
Det praktiska med de färgmarkerade stavmotstånden är att man
lätt i en koppling kan läsa av resistansvärdet utan att man behöver
vrida och vända på motståndet för att få fram siffermärkning. Detta.
kan vara besvärligt i apparater där det är trångt om utrymmet.
Trådlindade motstånd
Trådlindade motstånd består av tunn tråd, vanligen konstantan eller
liknande med hög resistans, upplindad på ett isolerande underlag.
a) b)
Emaljskikt Matståndstråd
Keramikstomme
: ÄN Kon takthylsa
Lödn. Emaljskikt
4 AMT ST LT IT LT LT SI LI LT LT LT KMT LT KT AM LT TKA DT
fo "7-3: 0-5 TN V:W-V- om UR
TLL LT LD LT LT kT LT MT LT DT AT ET DT KP IT DA få UVIFSARARAAAN AISSSISSSSSSSY
AI IYIIIYISISII]N SIS IIII ISSN
— a
AAA Ås AA
Flyttbart uttag

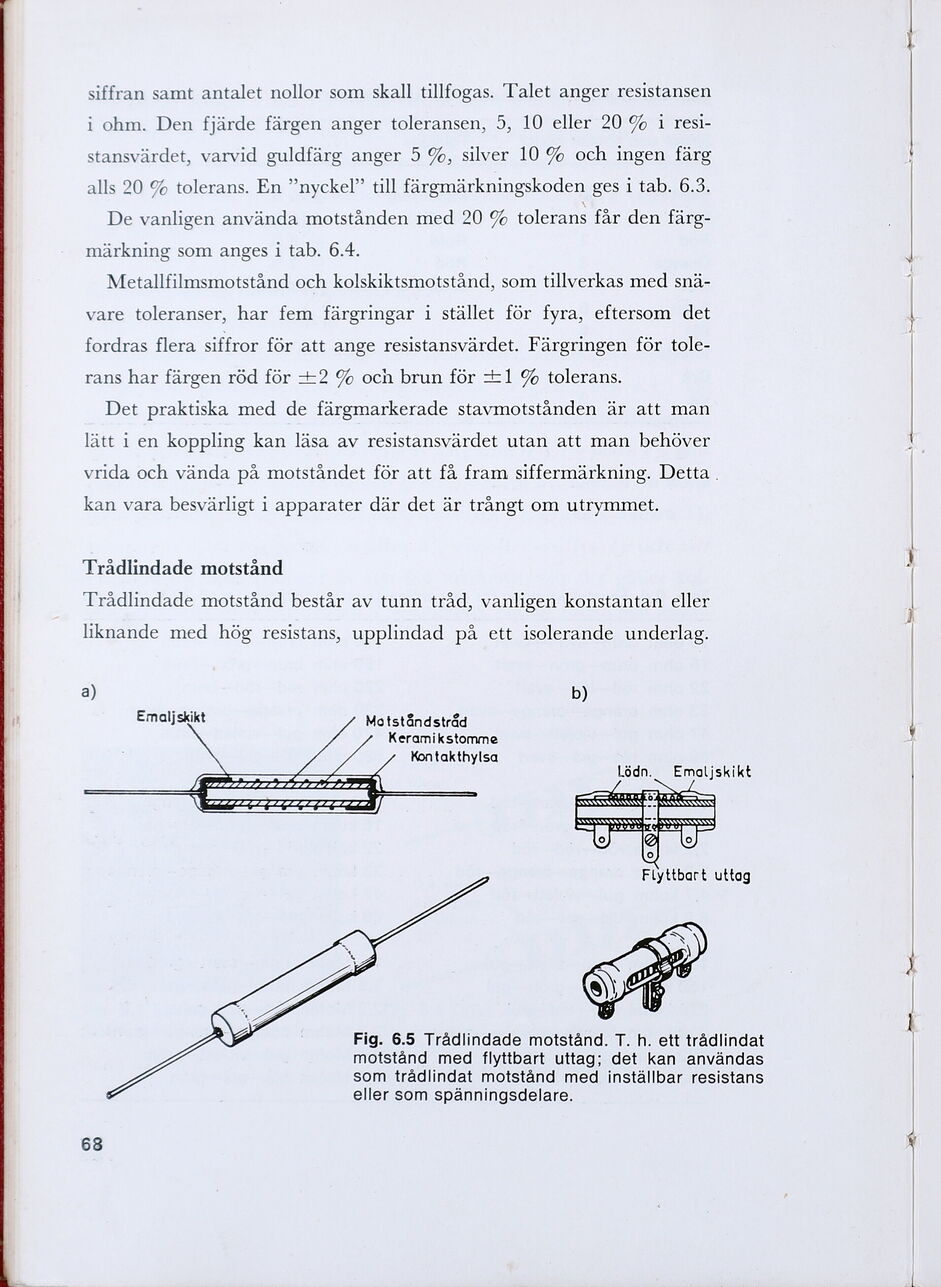

Fig. 6.5 Trådlindade motstånd. T. h. ett trådlindat
motstånd med flyttbart uttag; det kan användas
som trådlindat motstånd med inställbar resistans
eller som spänningsdelare.
638
— =
