Ape
— —L

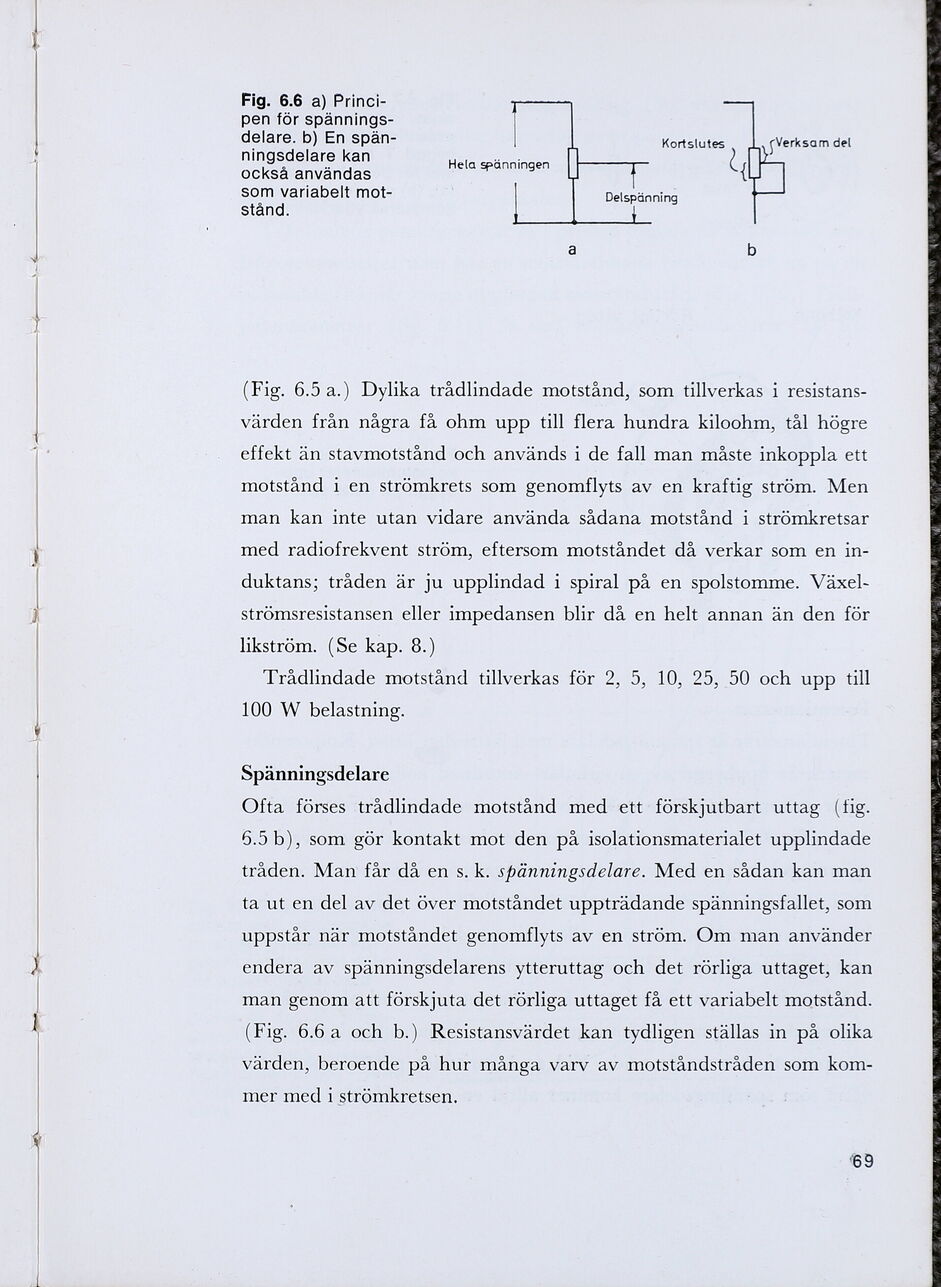

Fig. 6.6 a) Princi-
pen för spännings-
delare. b) En spän-
ningsdelare kan
också användas
som variabelt mot-
stånd.
Kortslutes fYerksam del
U
Hela spänningen
Delspänning
(Fig. 6.5 a.) Dylika trådlindade motstånd, som tillverkas i resistans-
värden från några få ohm upp till flera hundra kiloohm, tål högre
effekt än stavmotstånd och används i de fall man måste inkoppla ett
motstånd i en strömkrets som genomflyts av en kraftig ström. Men
man kan inte utan vidare använda sådana motstånd i strömkretsar
med radiofrekvent ström, eftersom motståndet då verkar som en in-
duktans; tråden är ju upplindad i spiral på en spolstomme. Växel-
strömsresistansen eller impedansen blir då en helt annan än den för
likström. (Se kap. 8.)
Trådlindade motstånd tillverkas för 2, 5, 10, 25, 50 och upp till
100 W belastning.
Spänningsdelare
Ofta förses trådlindade motstånd med ett förskjutbart uttag (fig.
6.5 b), som gör kontakt mot den på isolationsmaterialet upplindade
tråden. Man får då en s. k. spänningsdelare. Med en sådan kan man
ta ut en del av det över motståndet uppträdande spänningsfallet, som
uppstår när motståndet genomflyts av en ström. Om man använder
endera av spänningsdelarens ytteruttag och det rörliga uttaget, kan
man genom att förskjuta det rörliga uttaget få ett variabelt motstånd.
(Fig. 6.6 a och b.) Resistansvärdet kan tydligen ställas in på olika
värden, beroende på hur många varv av motståndstråden som kom-
mer med i strömkretsen.
69
