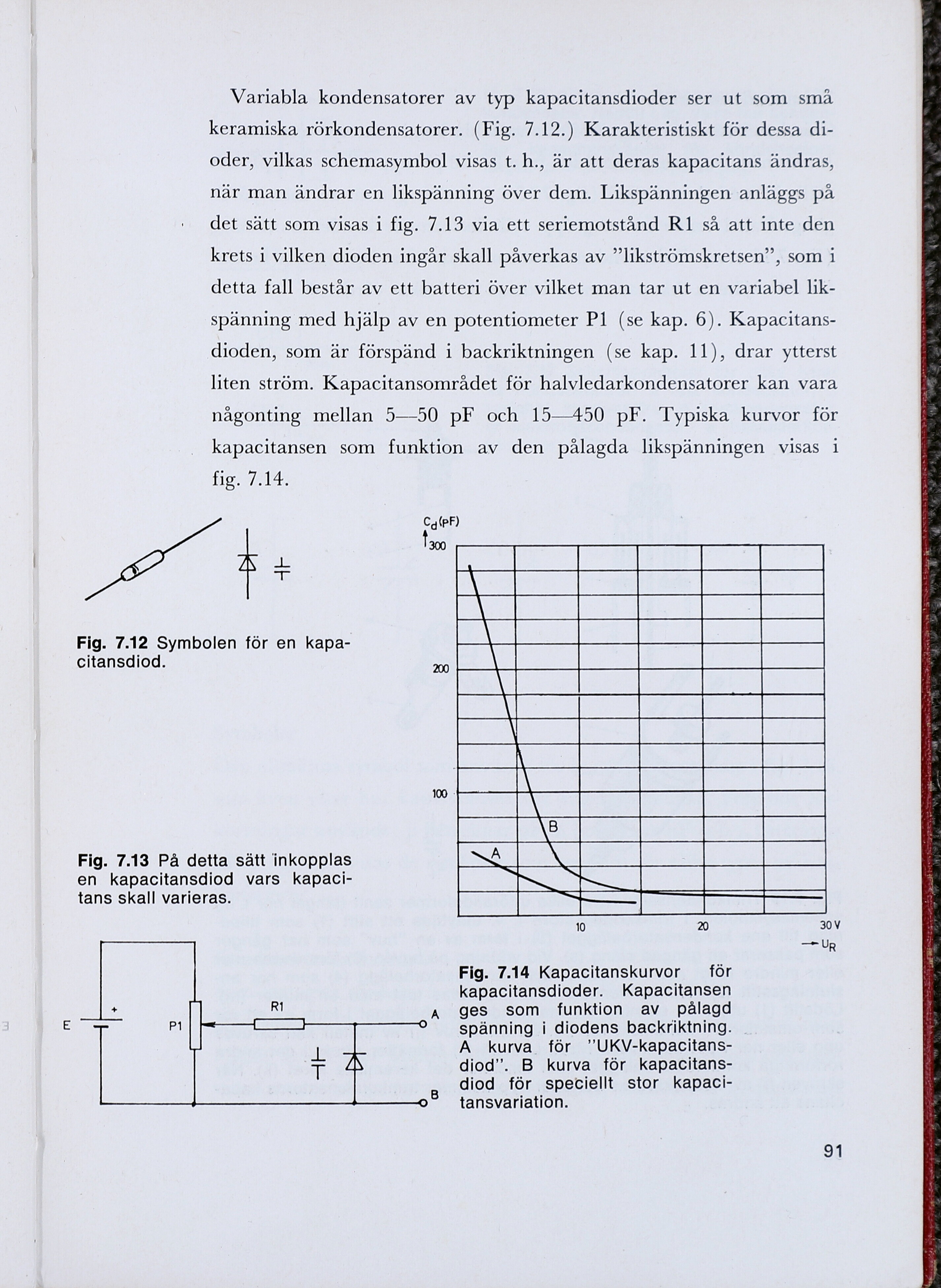

Variabla kondensatorer av typ kapacitansdioder ser ut som små
keramiska rörkondensatorer. (Fig. 7.12.) Karakteristiskt för dessa di-
oder, vilkas schemasymbol visas t. h., är att deras kapacitans ändras,
när man ändrar en likspänning över dem. Likspänningen anläggs på
det sätt som visas 1 fig. 7.13 via ett seriemotstånd R1 så att inte den
krets i vilken dioden ingår skall påverkas av ”likströmskretsen”, som i
detta fall består av ett batteri över vilket man tar ut en variabel lik-
spänning med hjälp av en potentiometer P1 (se kap. 6). Kapacitans-
dioden, som är förspänd i backriktningen (se kap. 11), drar ytterst
liten ström. Kapacitansområdet för halvledarkondensatorer kan vara
någonting mellan 5—50 pF och 15—450 pF. Typiska kurvor för
kapacitansen som funktion av den pålagda likspänningen visas i
fig: LE
Cal(PF)
+ 4
=E
Fig. 7.12 Symbolen för en kapa- |
citansdiod. 200 |
100 +
ÅB
Fig. 7.13 På detta sätt inkopplas SS DEN
en kapacitansdiod vars kapaci-
tans skall varieras. = |
10 20 30V
UR
Fig. 7.14 Kapacitanskurvor = för
kapacitansdioder. Kapacitansen
MR äl A ges som funktion av pålagd
TT Ri —0o
spänning i diodens backriktning.
LL A kurva för ”UKV-kapacitans-
TT FN diod”. B kurva för kapacitans-
diod för speciellt stor kapaci-
0" — tansvariation.
91
