Trimkondensatorer
Trimkondensatorer (fig: 7.15) är variabla kondensatorer som har re-
lativt snäva kapacitansområden från 2—20 pF upp till 5—100 pF och
ställs in med skruvmejsel (fig. 7.15 t. h.) eller genom att man på en
gängad axel vrider in en grupp cylinderformade kondensatorbelägg
(fig. 7.15 t. v.). Trimkondensatorer används bl. a. i avstämda kretsar
för att utjämna 0-kapacitansen 1 dessa till önskat värde.

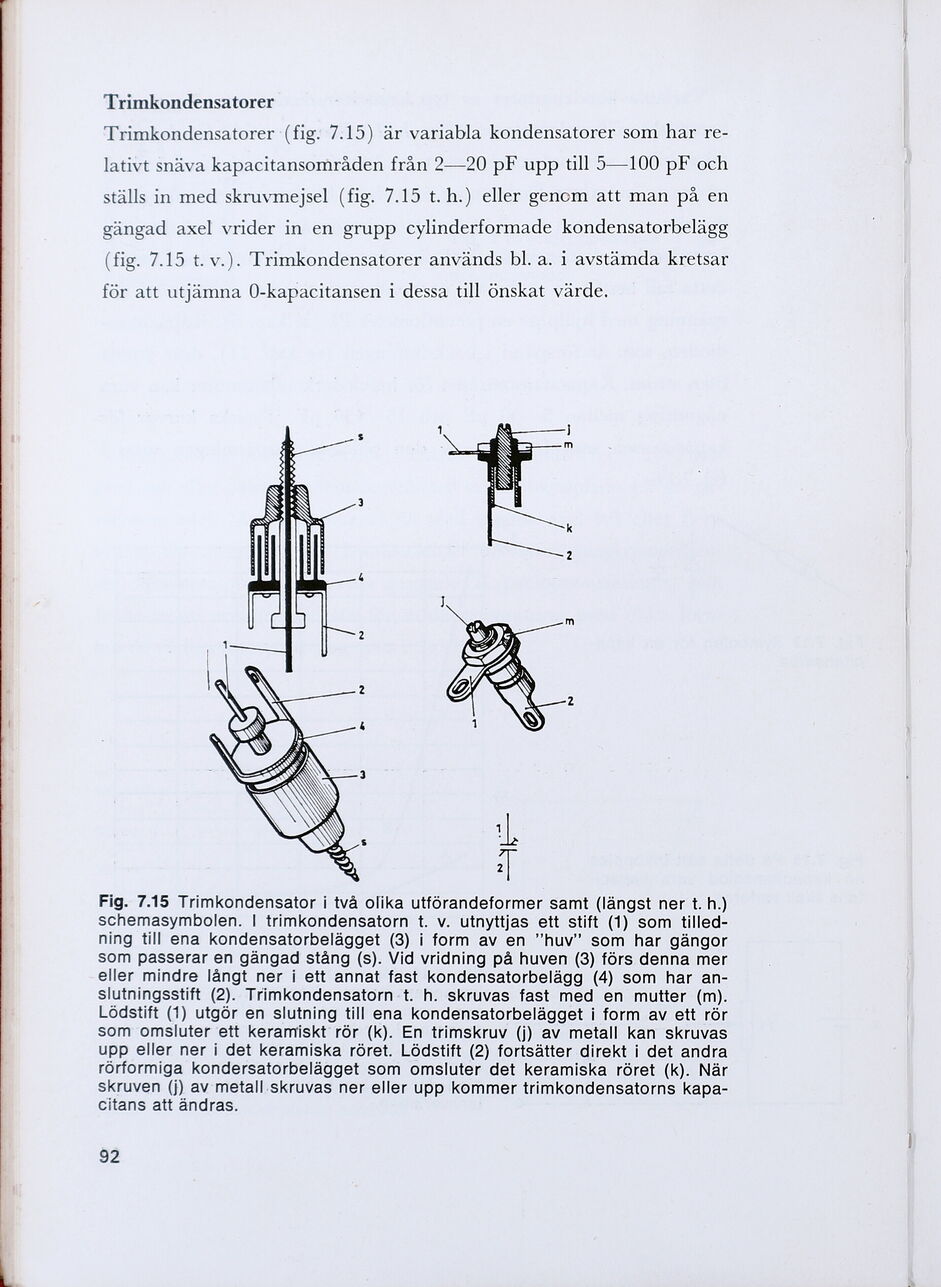

Fig. 7.15 Trimkondensator i två olika utförandeformer samt (längst ner t. h.)
schemasymbolen. I trimkondensatorn t. v. utnyttjas ett stift (1) som tilled-
ning till ena kondensatorbelägget (3) i form av en ”huv” som har gängor
som passerar en gängad stång (s). Vid vridning på huven (3) förs denna mer
eller mindre långt ner i ett annat fast kondensatorbelägg (4) som har an-
slutningsstift (2). Trimkondensatorn t. h. skruvas fast med en mutter (m).
Lödstift (1) utgör en slutning till ena kondensatorbelägget i form av ett rör
som omsluter ett keramiskt rör (k). En trimskruv (j) av metall kan skruvas
upp eller ner i det keramiska röret. Lödstift (2) fortsätter direkt i det andra
rörformiga kondersatorbelägget som omsluter det keramiska röret (k). När
skruven (j) av metall.skruvas ner eller upp kommer trimkondensatorns kapa-
citans att ändras.
