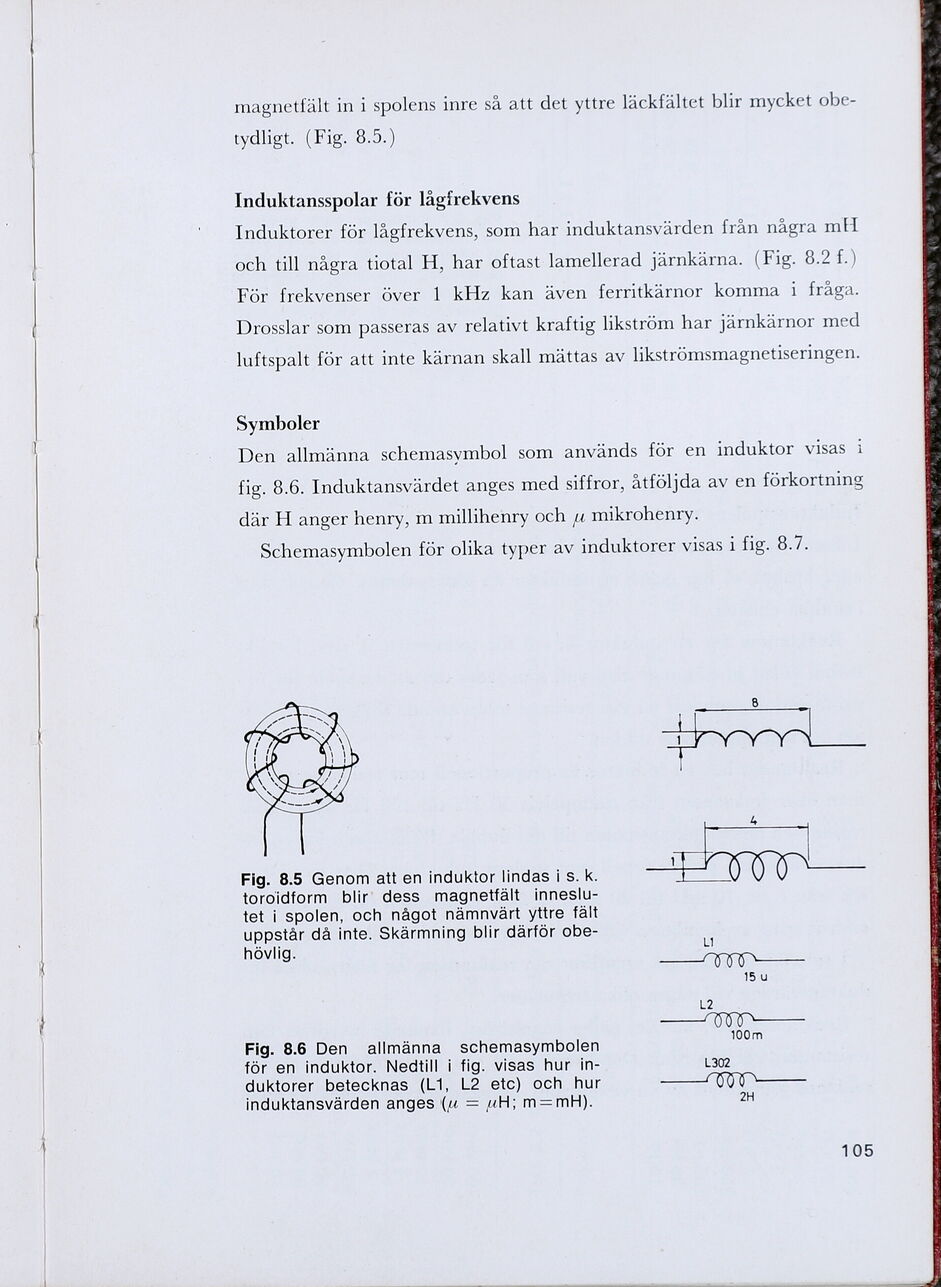

mä
magnetfält in i spolens inre så att det yttre läckfältet blir mycket obe-
tydligt. (Fig. 8.5.)
Induktansspolar för lågfrekvens
Induktorer för lågfrekvens, som har induktansvärden från några mH
och till några tiotal H, har oftast lamellerad järnkärna. (Na, (i)
För frekvenser över 1 kHz kan även ferritkärnor komma i fråga.
Drosslar som passeras av relativt kraftig likström har järnkärnor med
luftspalt för att inte kärnan skall mättas av likströmsmagnetiseringen.
Symboler
Den allmänna schemasymbol som används för en induktor visas i
fig. 8.6. Induktansvärdet anges med siffror, åtföljda av en förkortning
där H anger henry, m millihenry och u mikrohenry.
Schemasymbolen för olika typer av induktorer VASS ga ONE
1 | V Ö Ö 0 NV
Fig. 8.5 Genom att en induktor lindas i s.k.
toroidform blir: dess magnetfält inneslu-
tet i spolen, och något nämnvärt yttre fält
uppstår då inte. Skärmning blir därför obe-
hövlig. E
— NY
15u
L2
Fig. 8.6 Den allmänna schemasymbolen RG
för en induktor. Nedtill i fig. visas hur in- L302
duktorer betecknas (L1, L2 etc) och hur TOT
induktansvärden anges (u = uH; m=mH). 2H
105
