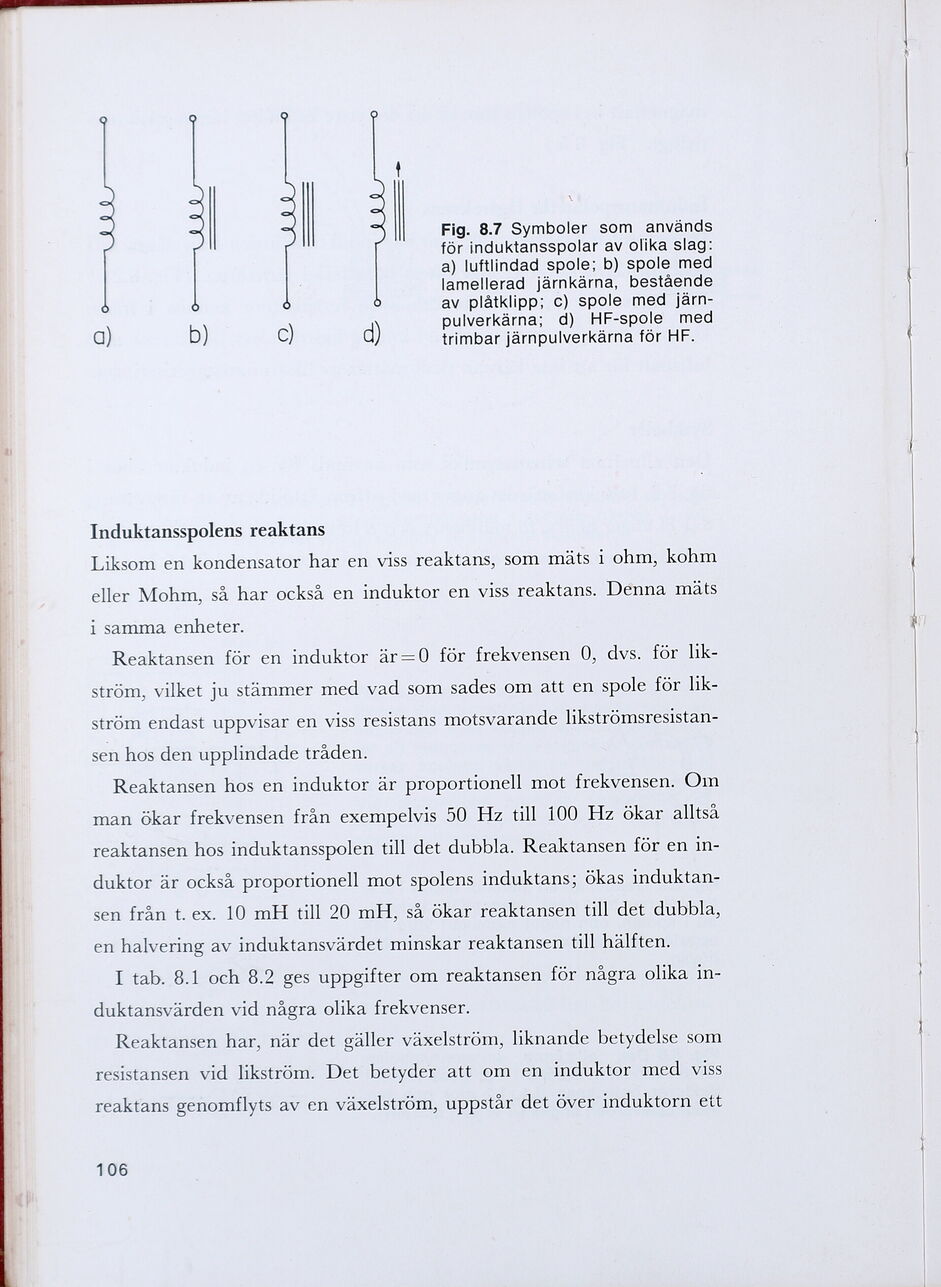

| | | Fig. 8.7 Symboler som används
för induktansspolar av olika slag:
a) luftlindad spole; b) spole med
lamellerad järnkärna, bestående
av plåtklipp; c) spole med järn-
pulverkärna; d) HF-spole med
a) b) ) d) trimbar järnpulverkärna för HF.
Induktansspolens reaktans
Liksom en kondensator har en viss reaktans, som mäts i ohm, kohm
eller Mohm, så har också en induktor en viss reaktans. Denna mäts
I samma enheter.
Reaktansen för en induktor är=0 för frekvensen 0, dvs. för lik-
ström, vilket ju stämmer med vad som sades om att en spole för lik-
ström endast uppvisar en viss resistans motsvarande likströmsresistan-
sen hos den upplindade tråden.
Reaktansen hos en induktor är proportionell mot frekvensen. Om
man ökar frekvensen från exempelvis 50 Hz till 100 Hz ökar alltså
reaktansen hos induktansspolen till det dubbla. Reaktansen för en in-
duktor är också proportionell mot spolens induktans; ökas induktan-
sen från t. ex. 10 mH till 20 mH, så ökar reaktansen till det dubbla,
en halvering av induktansvärdet minskar reaktansen till hälften.
I tab. 8.1 och 8.2 ges uppgifter om reaktansen för några olika in-
duktansvärden vid några olika frekvenser.
Reaktansen har, när det gäller växelström, liknande betydelse som
resistansen vid likström. Det betyder att om en induktor med viss
reaktans genomflyts av en växelström, uppstår det över induktorn ett
106
