11

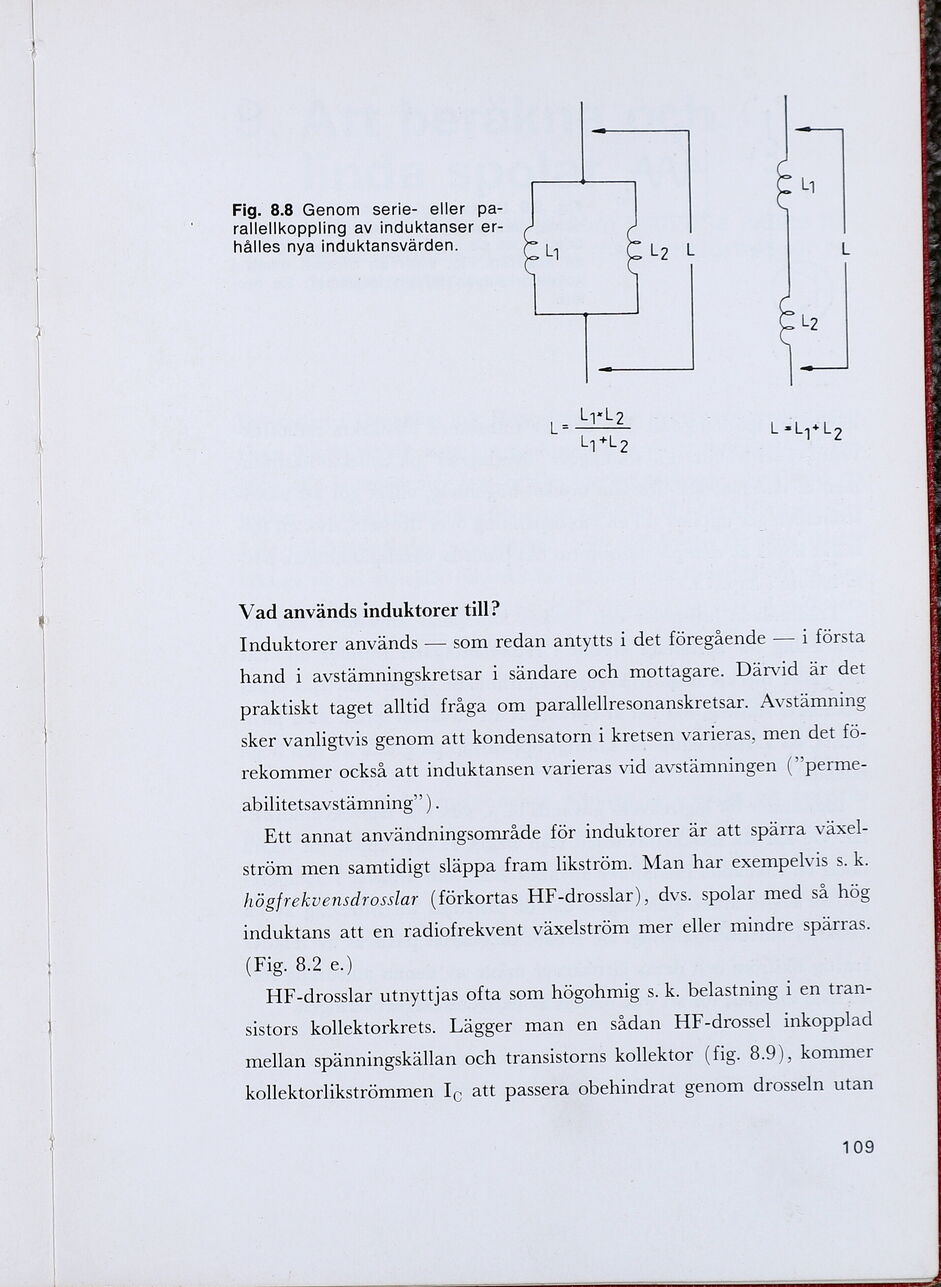

Fig. 8.8 Genom serie- eller pa-
rallellkoppling av induktanser er-
hålles nya induktansvärden. L4 12 L É
L2
5 LCaeLl?
L4tL2
L =L)tLg
Vad används induktorer till?
Induktorer används — som redan antytts i det föregående — i första
hand i avstämningskretsar i sändare och mottagare. Darvid är, det
praktiskt taget alltid fråga om parallellresonanskretsar. Avstämning
sker vanligtvis genom att kondensatorn i kretsen varieras, men det fö-
rekommer också att induktansen varieras vid avstämningen (”perme-
abilitetsavstämning”).
Ett annat användningsområde för induktorer är att spärra växel-
ström men samtidigt släppa fram likström. Man har exempelwis s. k.
högfrekvensdrosslar (förkortas HF-drosslar), dvs. spolar med så hög
induktans att en radiofrekvent växelström mer eller mindre spärras.
(123 32 C)
HF-drosslar utnyttjas ofta som högohmig s. k. belastning i en tran-
sistors kollektorkrets. Lägger man en sådan HF-drossel inkopplad
mellan spänningskällan och transistorns kollektor (fig. 8.9), kommer
kollektorlikströmmen I att passera obehindrat genom drosseln utan
109
