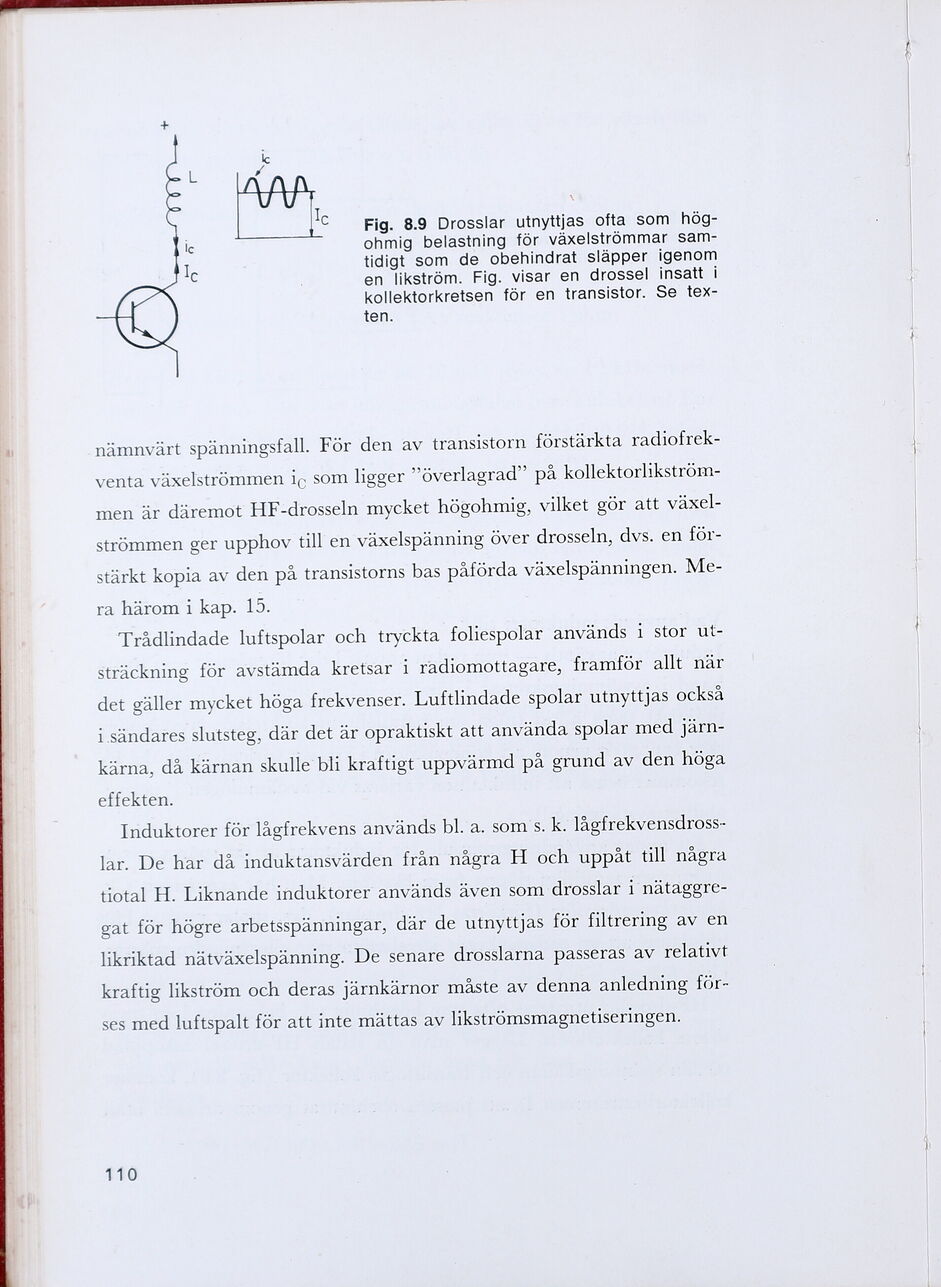

C — Fig. 8.9 Drosslar utnyttjas ofta som hög-
ic ohmig belastning för växelströmmar sam-
1 tidigt som de obehindrat släpper igenom
- : en likström. Fig. visar en drossel insatt i
kollektorkretsen för en transistor. Se tex-
ten.
’ nämnvärt spänningsfall. För den av transistorn förstärkta radiofrek-
venta växelströmmen ig som ligger ”överlagrad” på kollektorlikström-
men är däremot HF-drosseln mycket högohmig, vilket gör att växel-
strömmen ger upphov till en växelspänning över drosseln, dvs. en för-
stärkt kopia av den på transistorns bas påförda växelspänningen. Me-
ra härom i kap. 15.
Trådlindade luftspolar och tryckta foliespolar ANVÄN dSPI Ston ut:
sträckning för avstämda kretsar i radiomottagare, framför allt när
det gäller mycket höga frekvenser. Luftlindade spolar utnyttjas också
i sändares slutsteg, där det är opraktiskt att använda spolar med järn-
kärna, då kärnan skulle bli kraftigt uppvärmd på grund av den höga
effekten.
Induktorer för lågfrekvens används bl. a. som s. k. lågfrekvensdross-
lar. De har då induktansvärden från några H och uppåt till några
tiotal H. Liknande induktorer används även som drosslar i nätaggre-
gat för högre arbetsspänningar, där de utnyttjas för filtrering av en
likriktad nätväxelspänning. De senare drosslarna passeras av relativt
kraftig likström och deras järnkärnor måste av denna anledning för-
ses med luftspalt för att inte mättas av likströmsmagnetiseringen.
