a

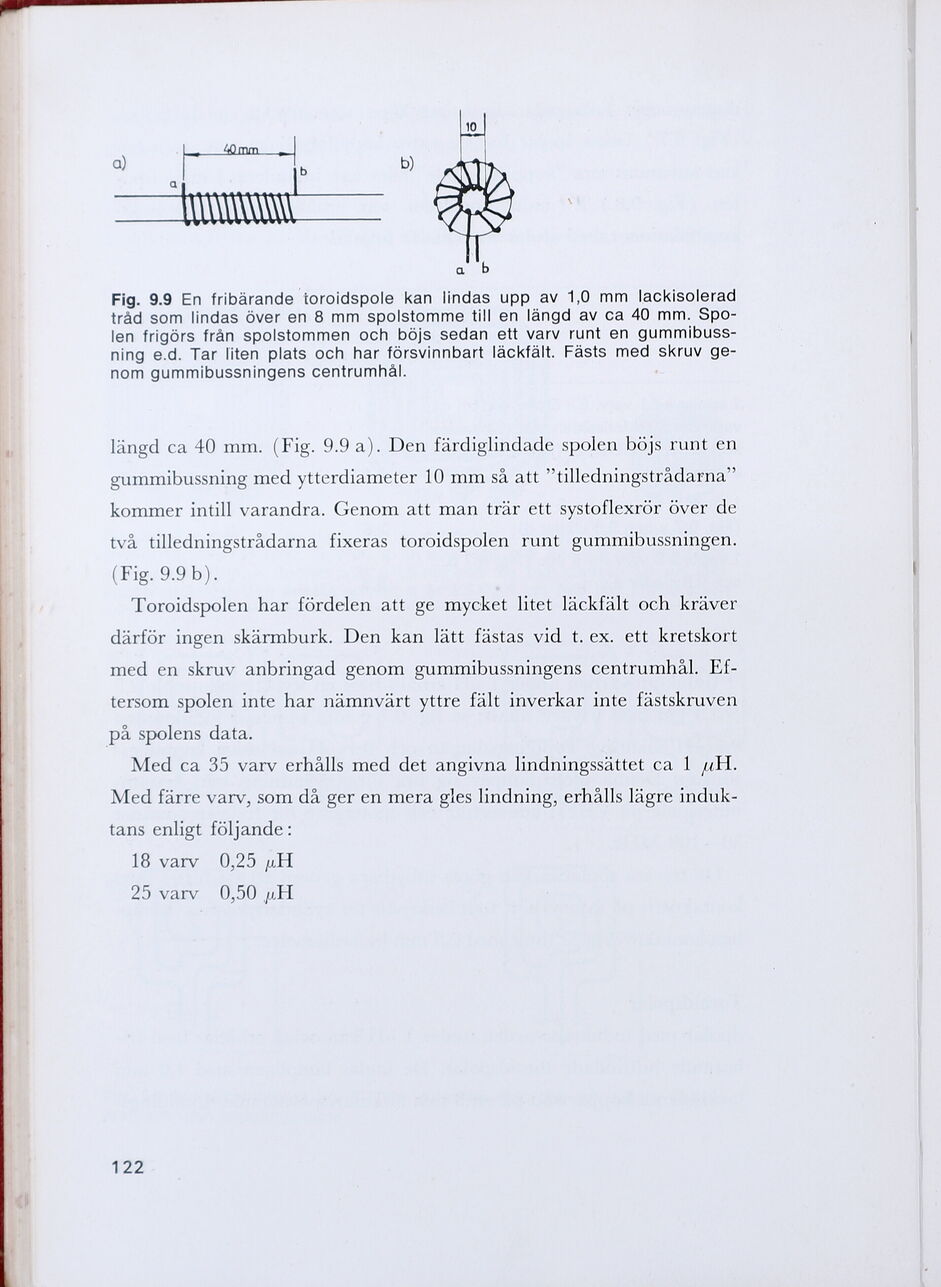

Fig. 9.9 En fribärande toroidspole kan lindas upp av 1,0 mm lackisolerad
tråd som lindas över en 8 mm spolstomme till en längd av ca 40 mm. Spo-
len frigörs från spolstommen och böjs sedan ett varv runt en gummibuss-
ning e.d. Tar liten plats och har försvinnbart läckfält. Fästs med skruv ge-
nom gummibussningens centrumhål.
längd ca 40 mm. (Fig. 9.9 a). Den färdiglindade spolen böjs runt en
gummibussning med ytterdiameter 10 mm så att ”tilledningstrådarna”
kommer intill varandra. Genom att man trär ett systoflexrör över de
två tilledningstrådarna fixeras toroidspolen runt gummibussningen.
(Fig. 9.96).
Toroidspolen har fördelen att ge mycket litet läckfält och kräver
därför ingen skärmburk. Den kan lätt fästas vid t. ex. ett kretskort
med en skruv anbringad genom gummibussningens centrumhål. Ef-
tersom spolen inte har nämnvärt yttre fält inverkar inte fästskruven
på spolens data.
Med ca 35 varv erhålls med det angivna lindningssättet ca 1 uH.
Med färre varv, som då ger en mera gles lindning, erhålls lägre induk-
tans enligt följande:
fö varv 025 WE
AM ven (00 jua
NV2Z
