C
S
Y D/

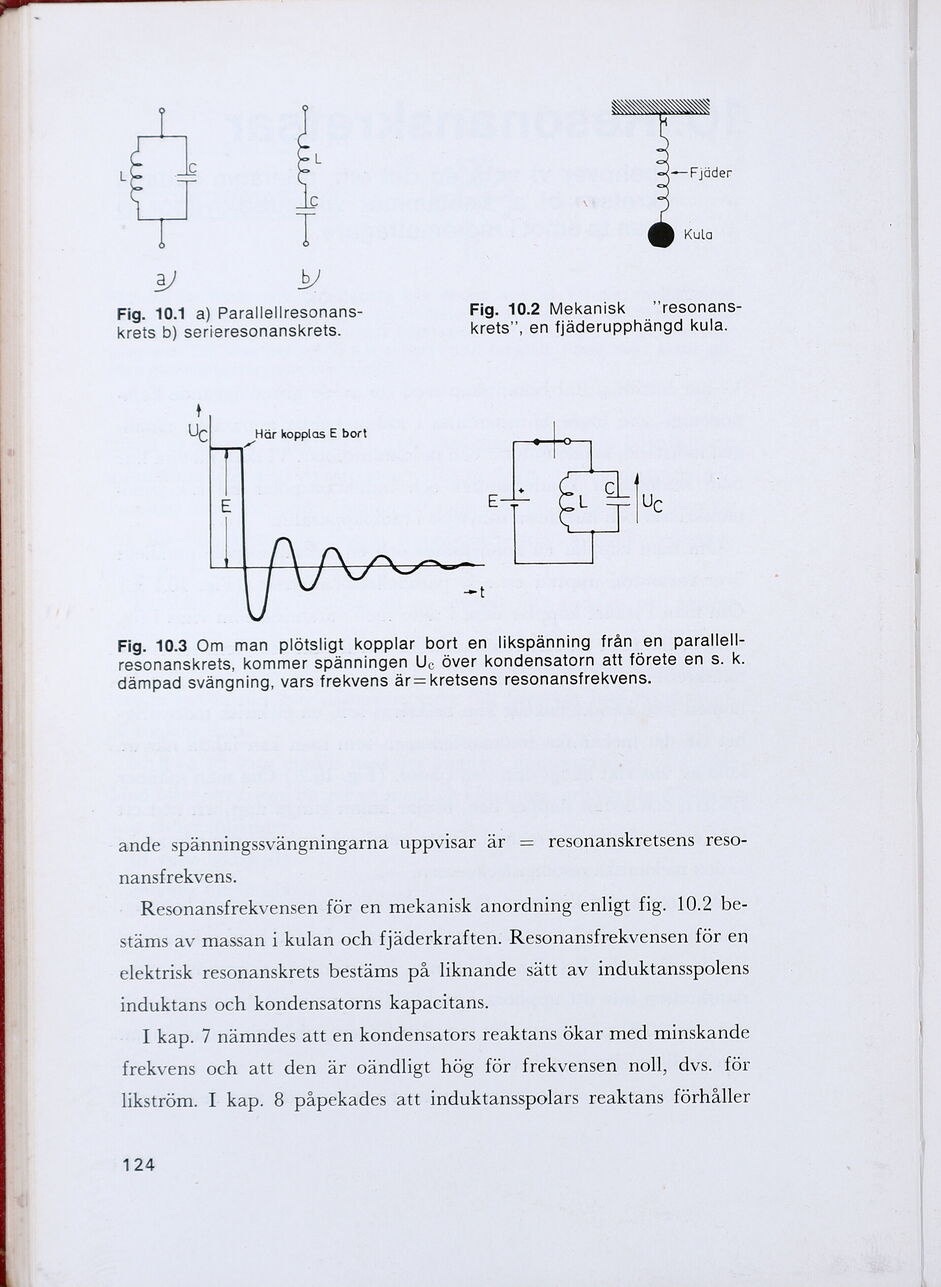

Fig. 10.1 a) Parallellresonans- Fig. 10.2 Mekanisk "”resonans-
krets b) serieresonanskrets. krets”, en fjäderupphängd kula.
I
Uc Här kopplas E bort
Fig. 10.3 Om man plötsligt kopplar bort en likspänning från en parallell-
resonanskrets, kommer spänningen Uc över kondensatorn att förete en s. k.
dämpad svängning, vars frekvens är=kretsens resonansfrekvens.
ande spänningssvängningarna uppvisar är = resonanskretsens reso-
nansfrekvens.
Resonansfrekvensen för en mekanisk anordning enligt fig. 10.2 be-
stäms av massan i kulan och fjäderkraften. Resonansfrekvensen för en
elektrisk resonanskrets bestäms på liknande sätt av induktansspolens
induktans och kondensatorns kapacitans.
I kap. 7 nämndes att en kondensators reaktans ökar med minskande
frekvens och att den är oändligt hög för frekvensen noll, dvs. för
likström. I kap. 8 påpekades att induktansspolars reaktans förhåller
124
