HAVEN NAN
ST
reaktans vid låga

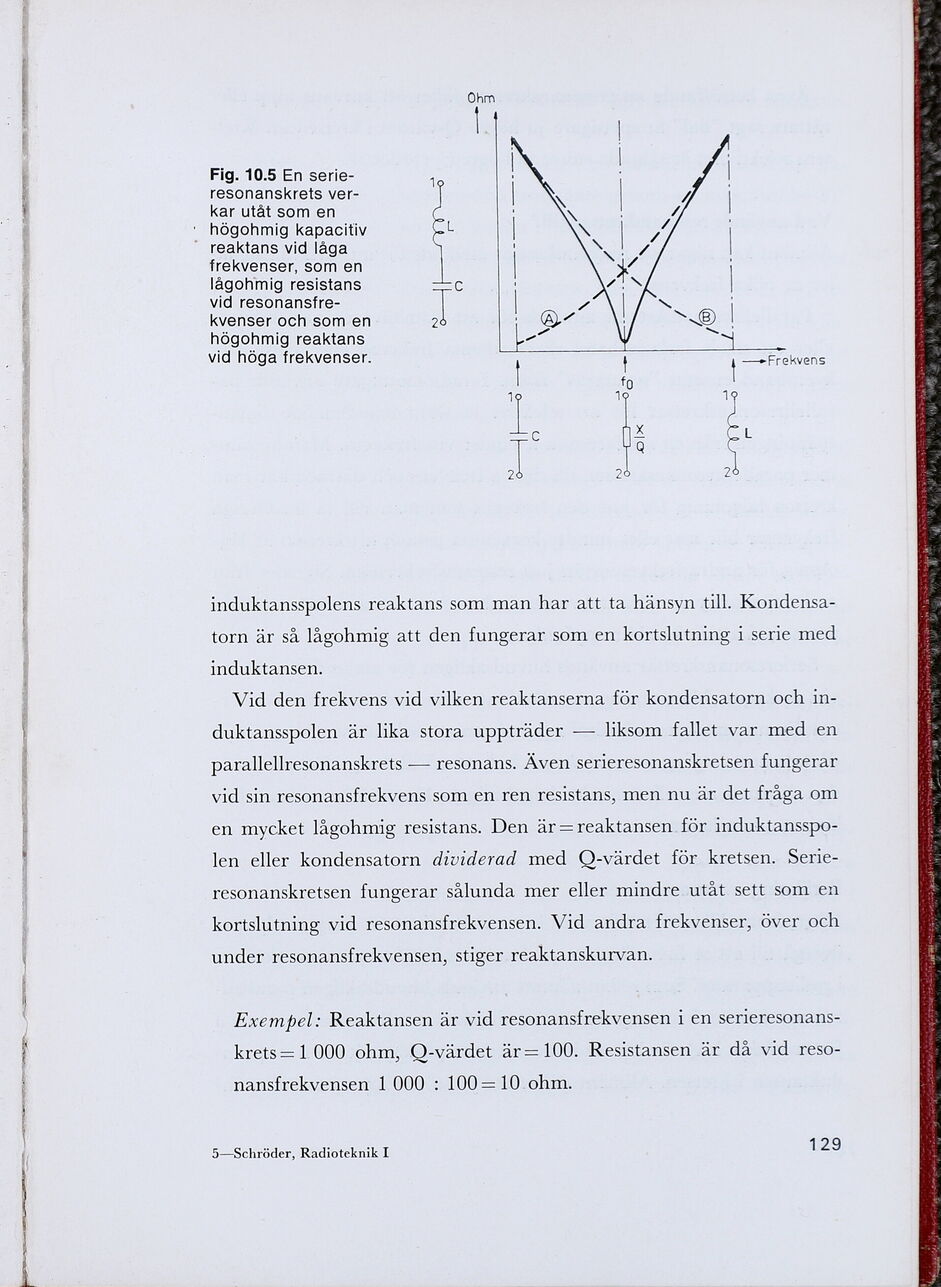

Fig. 10.5 En serie- a
resonanskrets ver-
kar utåt som en
högohmig kapacitiv L
frekvenser, som en
lågohmig resistans e
vid resonansfre- | sz
kvenser och som en 2 i
högohmig reaktans 3
vid höga frekvenser.
N
|
|
|
|
|
FÅ
/D
I | —+Frekvens
ji .
I
induktansspolens reaktans som man har att ta hänsyn till. Kondensa-
torn är så lågohmig att den fungerar som en kortslutning i serie med
induktansen.
Vid den frekvens vid vilken reaktanserna för kondensatorn och in-
duktansspolen är lika stora uppträder — liksom fallet var med en
parallellresonanskrets — resonans. Även serieresonanskretsen fungerar
vid sin resonansfrekvens som en ren resistans, men nu är det fråga om
en mycket lågohmig resistans. Den är=reaktansen för induktansspo-
len eller kondensatorn dividerad med Q-värdet för kretsen. Serie-
resonanskretsen fungerar sålunda mer eller mindre utåt sett som en
kortslutning vid resonansfrekvensen. Vid andra frekvenser, över och
under resonansfrekvensen, stiger reaktanskurvan.
Exempel: Reaktansen är vid resonansfrekvensen i en serieresonans-
krets= 1 000 ohm, Q-värdet är= 100. Resistansen är då vid reso-
nansfrekvensen 1 000 : 100=10 ohm.
5—Schröder, Radioteknik I 29
