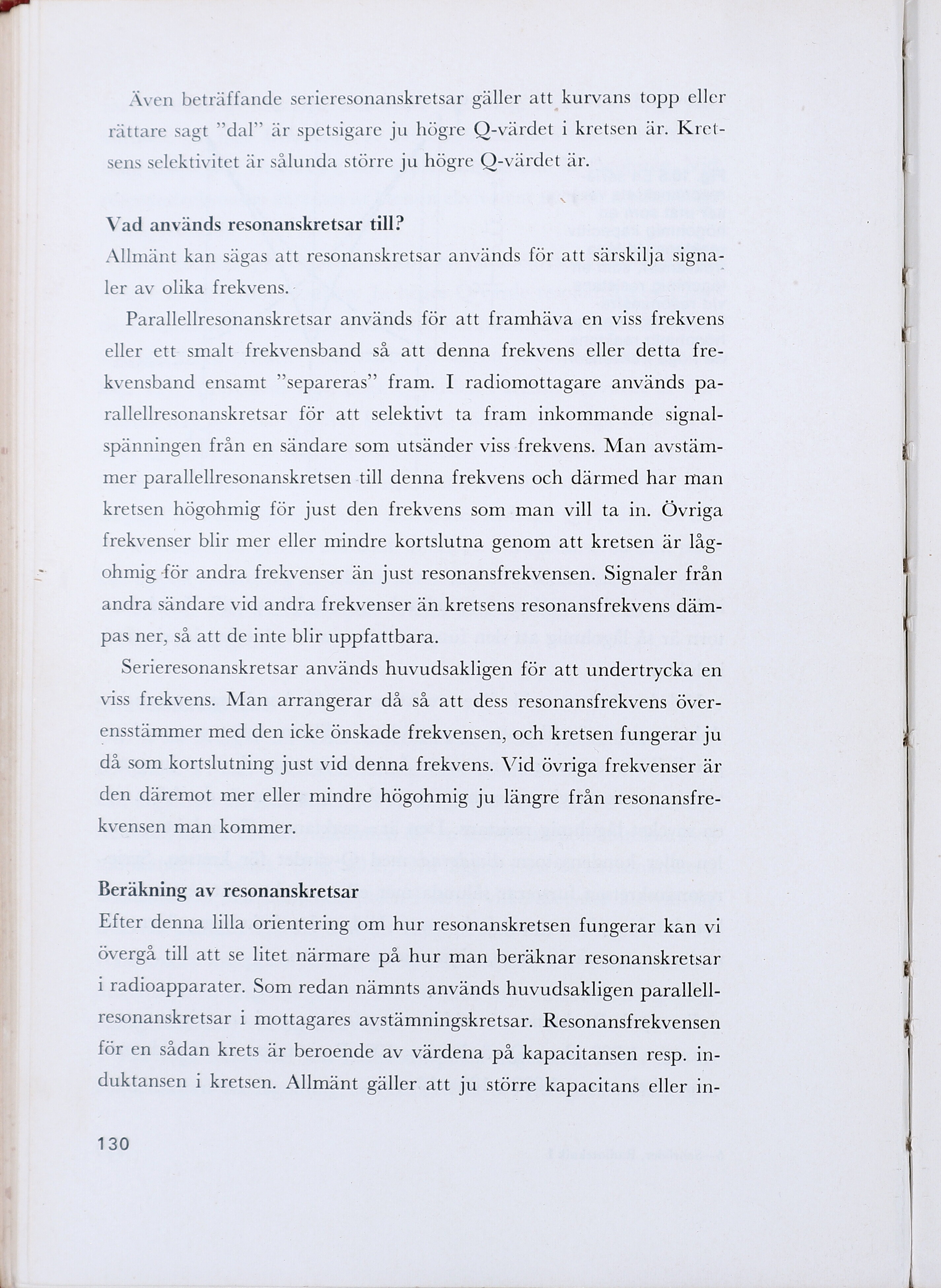

Full resolution (JPEG) - On this page / på denna sida - 10. Resonanskretsar
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Även beträffande serieresonanskretsar gäller att kurvans topp eller
rättare sagt ”dal” är spetsigare ju högre Q-värdet i kretsen är. Kret-
sens selektivitet är sålunda större ju högre Q-värdet är.
Vad används resonanskretsar till?
Allmänt kan sägas att resonanskretsar används för att särskilja signa-
ler av olika frekvens.
Parallellresonanskretsar används för att framhäva en viss frekvens
eller ett smalt frekvensband så att denna frekvens eller detta fre-
kvensband ensamt ”separeras” fram. I radiomottagare används pa-
rallellresonanskretsar för att selektivt ta fram inkommande signal-
spänningen från en sändare som utsänder viss frekvens. Man avstäm-
mer parallellresonanskretsen till denna frekvens och därmed har man
kretsen högohmig för just den frekvens som man vill ta in. Övriga
frekvenser blir mer eller mindre kortslutna genom att kretsen är låg-
ohmig för andra frekvenser än just resonansfrekvensen. Signaler från
andra sändare vid andra frekvenser än kretsens resonansfrekvens däm-
pas ner, så att de inte blir uppfattbara.
Serieresonanskretsar används huvudsakligen för att undertrycka en
viss frekvens. Man arrangerar då så att dess resonansfrekvens över-
ensstämmer med den icke önskade frekvensen, och kretsen fungerar ju
då som kortslutning just vid denna frekvens. Vid övriga frekvenser är
den däremot mer eller mindre högohmig ju längre från resonansfre-
kvensen man kommer.
Beräkning av resonanskretsar
Efter denna lilla orientering om hur resonanskretsen fungerar kan vi
övergå till att se litet närmare på hur man beräknar resonanskretsar
I radioapparater. Som redan nämnts används huvudsakligen parallell-
resonanskretsar i mottagares avstämningskretsar. Resonansfrekvensen
för en sådan krets är beroende av värdena på kapacitansen resp. in-
duktansen i kretsen. Allmänt gäller att ju större kapacitans eller in-
130
