ER

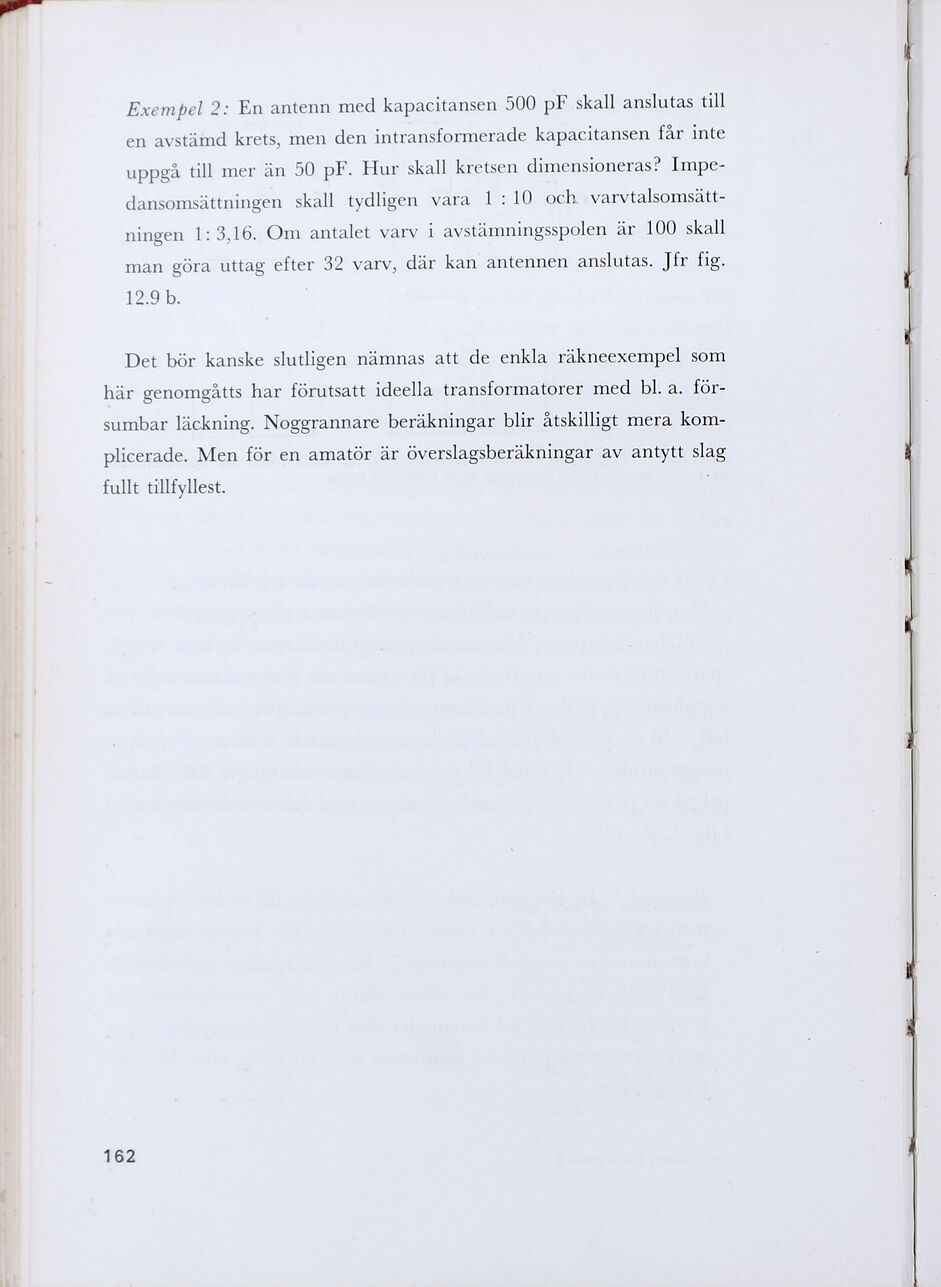

Exempel 2: En antenn med kapacitansen 500 pF skall anslutas till
en avstämd krets, men den intransformerade kapacitansen får inte
uppgå till mer än 50 pF. Hur skall kretsen dimensioneras? Impe-
dansomsättningen skall tydligen vara 1:10 och varvtalsomsätt-
ningen 1:3,16. Om antalet varv i avstämningsspolen är 100 skall
man göra uttag efter 32 varv, där kan antennen anslutas. Jfr fig.
1219.
Det bör kanske slutligen nämnas att de enkla räkneexempel som
här genomgåtts har förutsatt ideella transformatorer med bl. a. för-
sumbar läckning. Noggrannare beräkningar blir åtskilligt mera kom-
plicerade. Men för en amatör är överslagsberäkningar av antytt slag
fullt tillfyllest.
