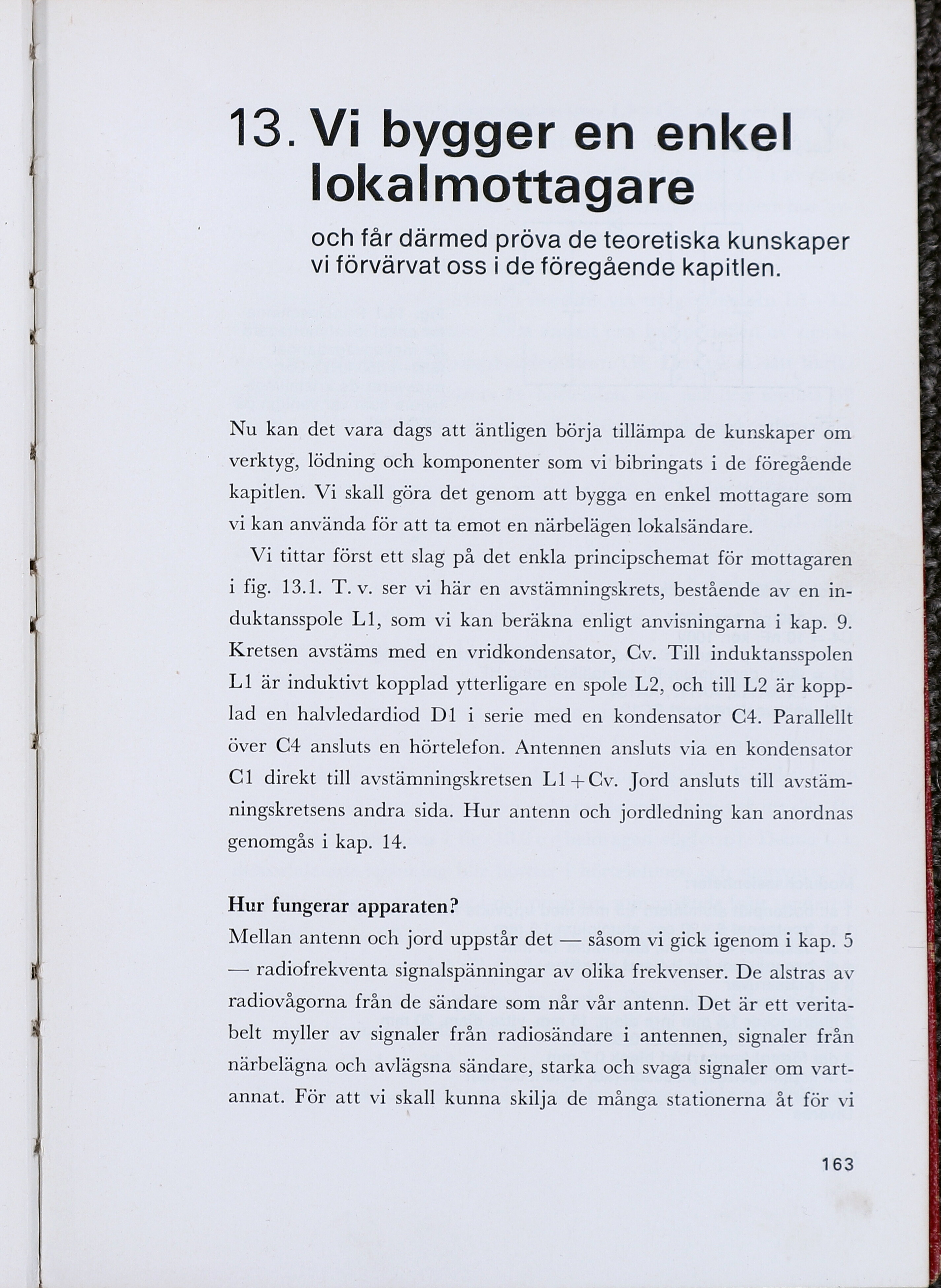

13. Vi bygger en enkel
lIokalmottagare
och får därmed pröva de teoretiska kunskaper
vi förvärvat oss i de föregående kapitlen.
Nu kan det vara dags att äntligen börja tillämpa de kunskaper om
verktyg, lödning och komponenter som vi bibringats i de föregående
kapitlen. Vi skall göra det genom att bygga en enkel mottagare som
vi kan använda för att ta emot en närbelägen lokalsändare.
Vi tittar först ett slag på det enkla principschemat för mottagaren
i fig. 13.1. T. v. ser vi här en avstämningskrets, bestående av en in-
duktansspole L1, som vi kan beräkna enligt anvisningarna i kap. 9.
Kretsen avstäms med en vridkondensator, Cv. Till induktansspolen
L1 är induktivt kopplad ytterligare en spole L2, och till L2 är kopp-
lad en halvledardiod D1 i serie med en kondensator C4. Parallellt
över C4 ansluts en hörtelefon. Antennen ansluts via en kondensator
C1 direkt till avstämningskretsen L1-+OCv. Jord ansluts till avstäm-
ningskretsens andra sida. Hur antenn och jordledning kan anordnas
genomgas i kap. 14.
Hur fungerar apparaten?
Mellan antenn och jord uppstår det — såsom vi gick igenom i kap. 5
— radiofrekventa signalspänningar av olika frekvenser. De alstras av
radiovågorna från de sändare som når vår antenn. Det är ett verita-
belt myller av signaler från radiosändare i antennen, signaler från
närbelägna och avlägsna sändare, starka och svaga signaler om vart-
annat. För att vi skall kunna skilja de många stationerna åt för vi
