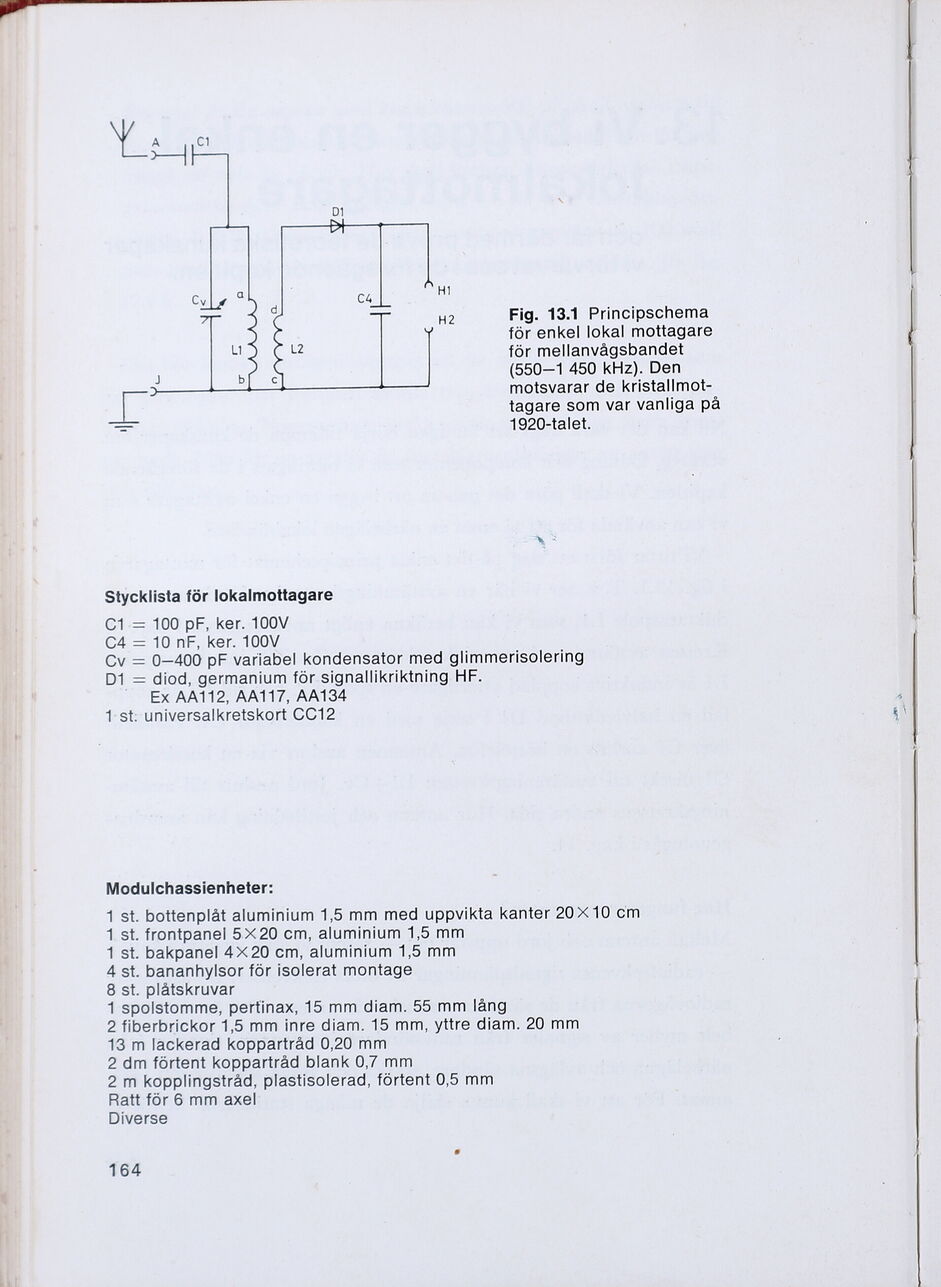

H2 Fig. 13.1 Principschema
för enkel lokal mottagare
för mellanvågsbandet
(550—1 450 kHz). Den
motsvarar de kristallmot-
tagare som var vanliga på
1920-talet.
a
I
L2
NIE
I
mo 5
(2)
|
es
=
Stycklista för lokalmottagare
C1-= 100 pF, ker. 100V
64 = 10 nF; ker: 100M
Cv = 0—400 pF variabel kondensator med glimmerisolering
D1 = diod, germanium för signallikriktning HF.
Ex AA112, AA117, AA134
1-st: universalkretskort CC12
Modulchassienheter:
1 st. bottenplåt aluminium 1,5 mm med uppvikta kanter 20X10 cm
1 st. frontpanei 5:X 20 cm, aluminium 1,5 mm
1 st. bakpanel 4X 20 cm, aluminium 1,5 mm
4 st. bananhylsor för isolerat montage
8 st. plåtskruvar
1 spolstomme, pertinax, 15 mm diam. 55 mm lång
2 fiberbrickor 1,5 mm inre diam. 15 mm, yttre diam. 20 mm
13 m lackerad koppartråd 0,20 mm
2 dm förtent koppartråd blank 0,7 mm
2 m kopplingstråd, plastisolerad, förtent 0,5 mm
Ratt för 6 mm axel
Diverse
164
