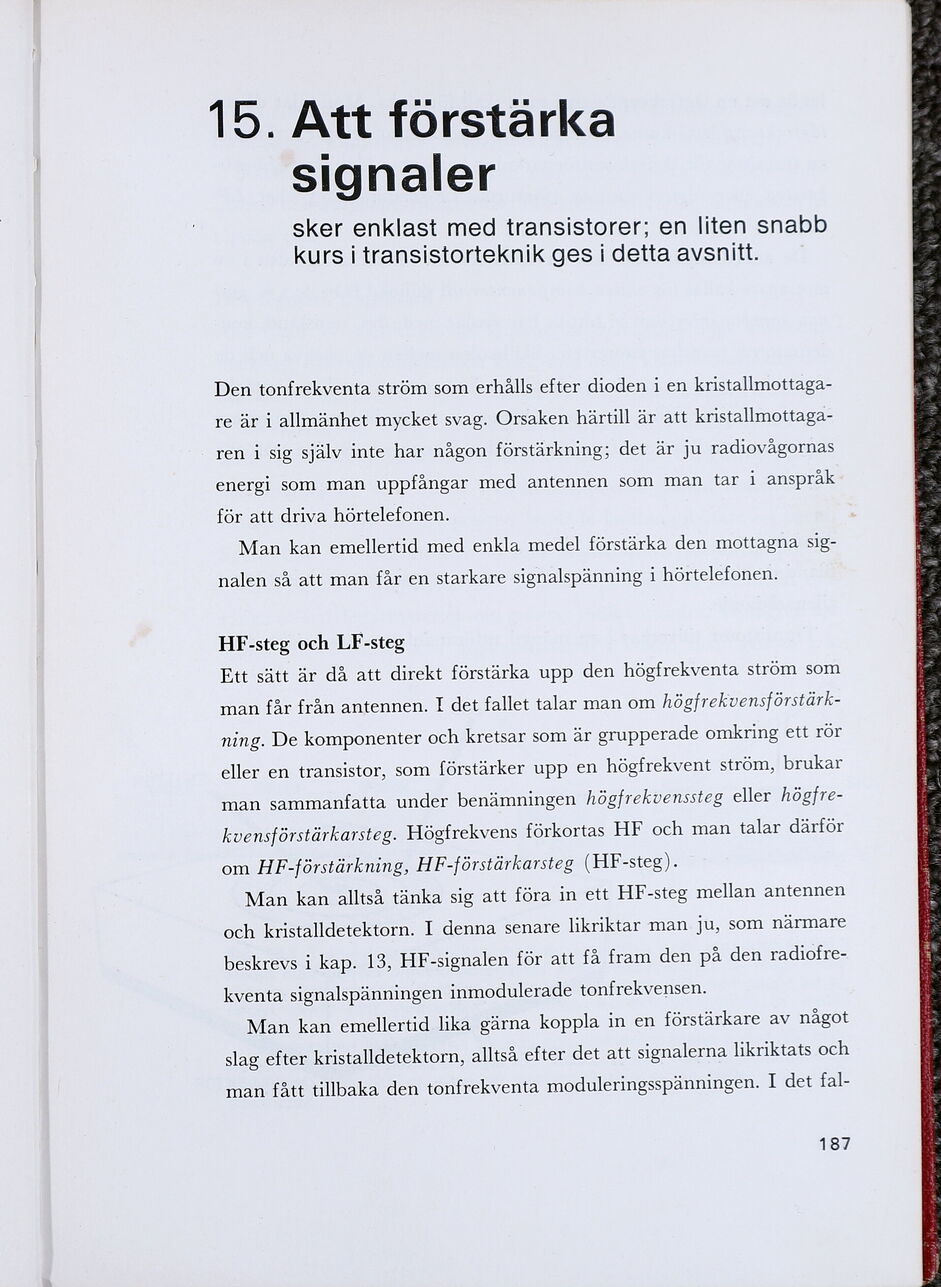

15. Att förstärka
signaler
sker enklast med transistorer; en liten snabb
kurs i transistorteknik ges i detta avsnitt.
Den tonfrekventa ström som erhålls efter dioden i en kristallmottaga-
re är i allmänhet mycket svag. Orsaken härtill är att kristallmottaga-
ren i sig själv inte har någon förstärkning; det är ju radiovågornas
energi som man uppfångar med antennen som man tar 1 anspråk
för att driva hörtelefonen.
Man kan emellertid med enkla medel förstärka den mottagna sig-
nalen så att man får en starkare signalspänning i hörtelefonen.
HF-steg och LF-steg
Ett sätt är då att direkt förstärka upp den högfrekventa ström som
man får från antennen. I det fallet talar man om högfrekvensförstärk-
ning. De komponenter och kretsar som är grupperade omkring ett rör
eller en transistor, som förstärker upp en högfrekvent ström, brukar
man sammanfatta under benämningen högfrekvenssteg eller högfre-
kvensförstärkarsteg. Högfrekvens förkortas HF och man talar därför
om HF-förstärkning, HF-förstärkarsteg (HF-steg).
Man kan alltså tänka sig att föra in ett HF-steg mellan antennen
och kristalldetektorn. I denna senare likriktar man ju, som närmare
beskrevs i kap. 13, HF-signalen för att få fram den på den radiofre-
kventa signalspänningen inmodulerade tonfrekvensen.
Man kan emellertid lika gärna koppla in en förstärkare av något
slag efter kristalldetektorn, alltså efter det att signalerna likriktats och
man fått tillbaka den tonfrekventa moduleringsspänningen. I det fal-
187
