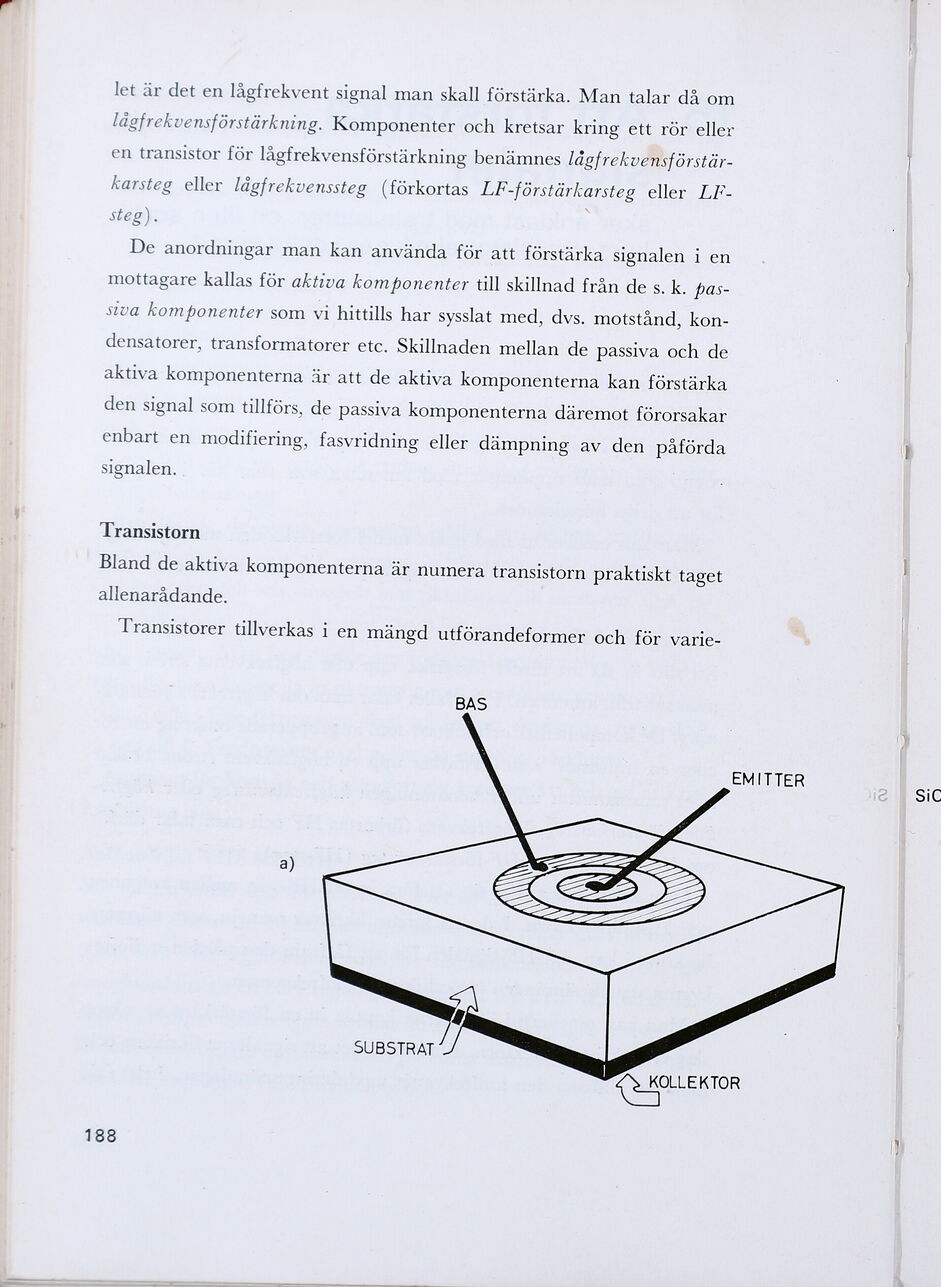

let är det en lågfrekvent signal man skall förstärka. Man talar då om
lågfrekvensförstärkning. Komponenter och kretsar kring ett rör eller
en transistor för lågfrekvensförstärkning benämnes lågfrekvensförstär-
karsteg eller lågfrekvenssteg (förkortas LF-förstärkarsteg eller LF-
steg).
De anordningar man kan använda för att förstärka signalen i en
mottagare kallas för aktiva kom ponenter till skillnad från de s. k. pas-
stva komponenter som vi hittills har sysslat med, dvs. motstånd, kon-
densatorer, transformatorer etc. Skillnaden mellan de passiva och de
aktiva komponenterna är att de aktiva komponenterna kan förstärka
den signal som tillförs, de passiva komponenterna däremot förorsakar
enbart en modifiering, fasvridning eller dämpning av den påförda
signalen.
Transistorn
Bland de aktiva komponenterna är numera transistorn praktiskt taget
allenarådande.
Transistorer tillverkas i en mängd utförandeformer och för varie-
BAS
a)
SUBSTRAT
188
EMITTER
SiC
