I och med att en ström av elektroner börjar gå från emitter till
kollektor flyter en elektrisk ström genom transistorn från kollektor till
emitter. Den elektriska strömmen tänker man sig gå 1 motsatt riktning
mot de negativa laddningsbärarnas rörelseriktning. Fig. 15.8.
Det karakteristiska för transistorn är nu att de hål som passerar mel-
lan basskiktet in i emitterskiktet är mycket färre till antalet än de
elektroner som passerar i motsatt riktning. På varje hål går det 50—
300 elektroner, vilket betyder att den av basströmmen förorsakade
strömmen mellan kollektor och emitter är 50—500 gånger starkare
än basströmmen. Förhållandet mellan kollektorström och basström
benämns transistorns strömförstärkningsfaktor.
Verkningssättet för en transistor av PNP-typ är exakt detsamma
som beskrivits för NPN-transistorn, frånsett det att man måste växla
polaritet på arbetsspänningarna. När basområdet via ett motstånd R,
ansluts till den negativa polen på en spänningskälla, uppstår en ström
av elektroner genom basområdet till emittern. Samtidigt uppstår en
ström av hål från emitterr till basen. Hålen, som från emittern dras
7 UcE
"Ström av hål Ström av elektroner

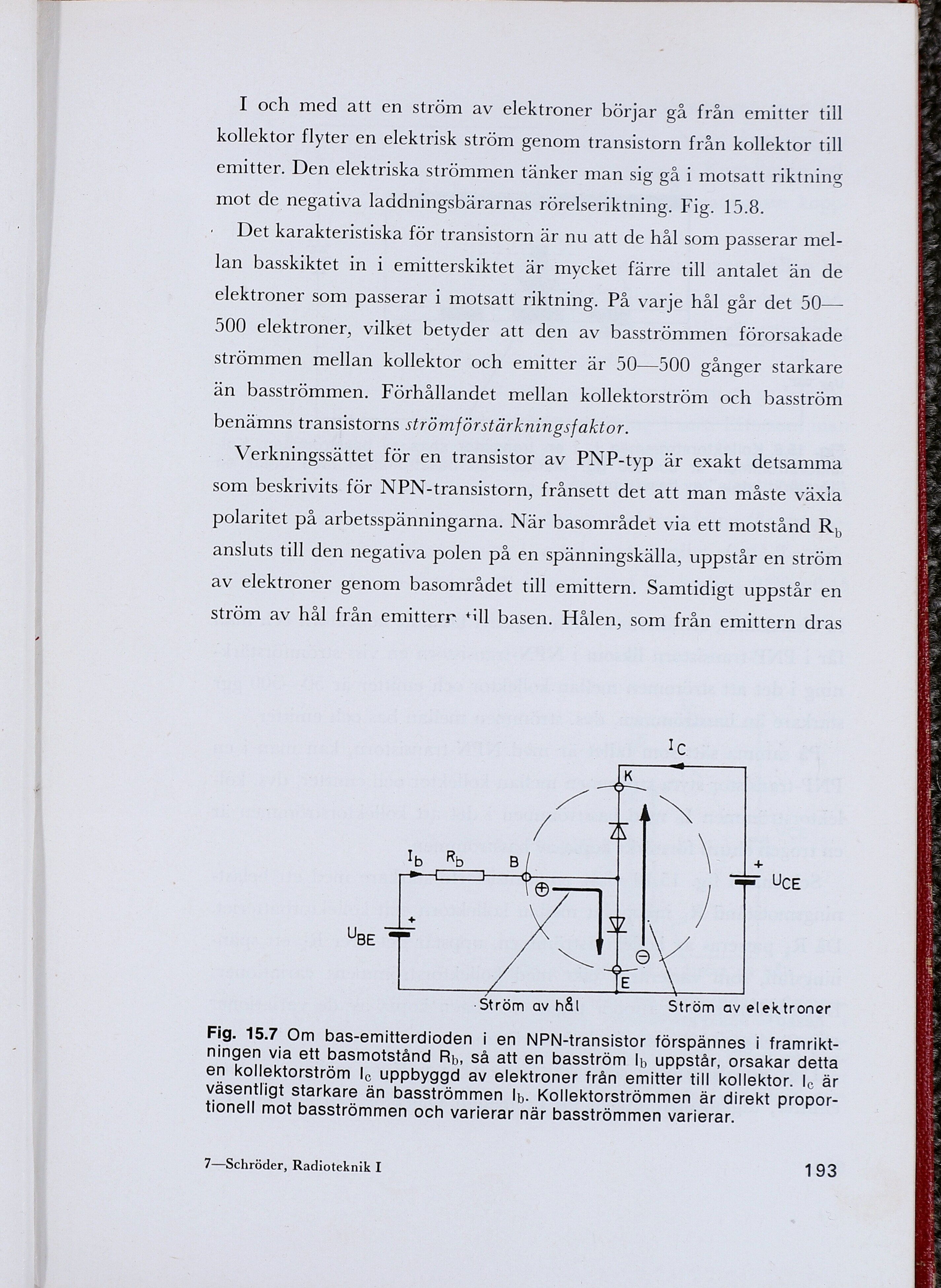

Fig. 15.7 Om bas-emitterdioden i en NPN-transistor förspännes i framrikt-
ningen via ett basmotstånd Rb, Så att en basström Il, uppstår, orsakar detta
en kollektorström I; uppbyggd av elektroner från emitter till kollektor. I. är
väsentligt starkare än basströmmen I». Kollektorströmmen är direkt propor-
tionell mot basströmmen och varierar när basströmmen varierar.
7—Schröder, Radioteknik I OS
