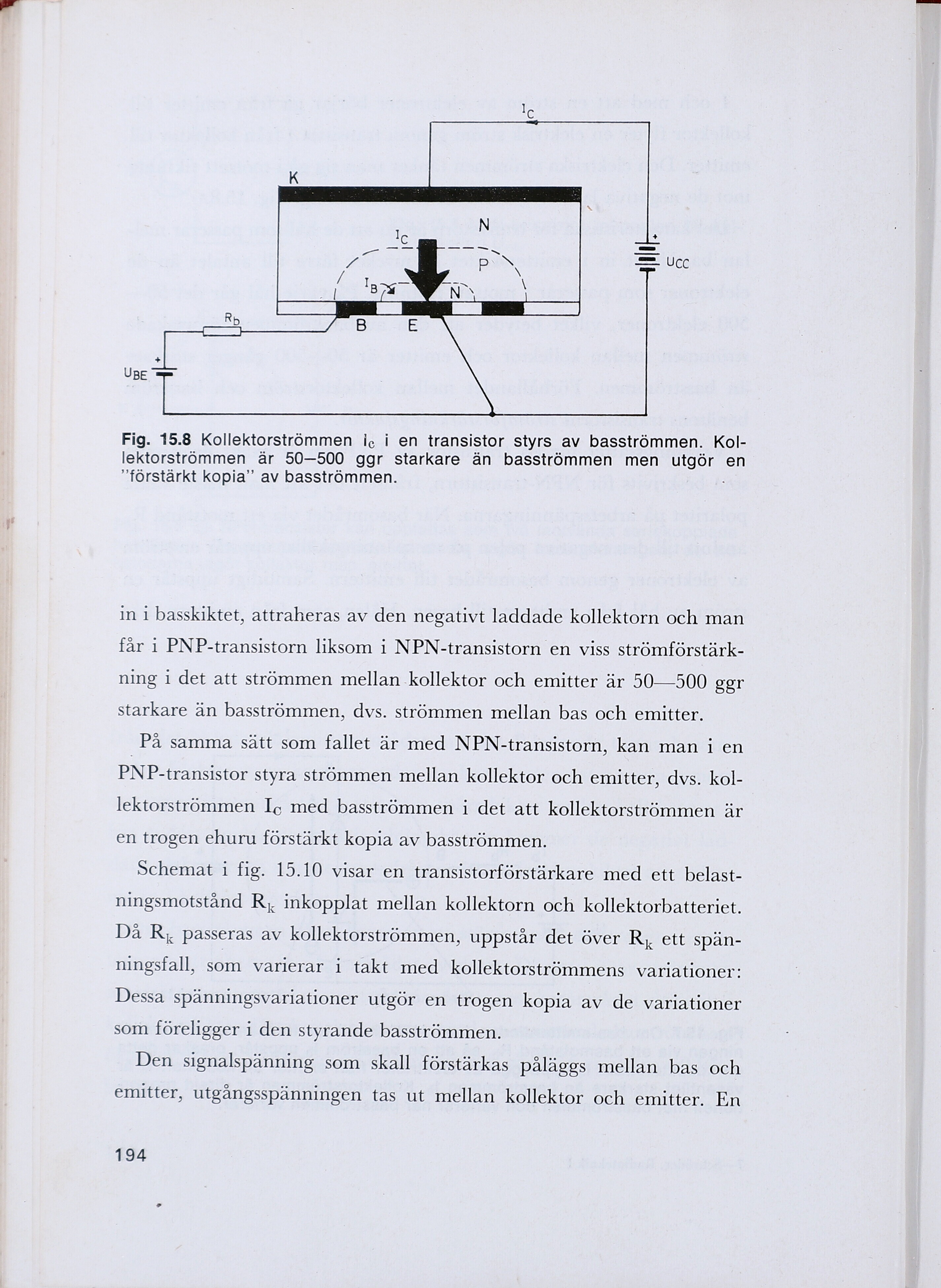

Fig. 15.8 Kollektorströmmen Ice i en transistor styrs av basströmmen. Kol-
lektorströmmen är 50—500 ggr starkare än basströmmen men utgör en
”förstärkt kopia” av basströmmen. c
in i basskiktet, attraheras av den negativt laddade kollektorn och man
får i PNP-transistorn liksom i NPN-transistorn en viss strömförstärk-
ning i det att strömmen mellan kollektor och emitter är 50—500 ggr
starkare än basströmmen, dvs. strömmen mellan bas och emitter.
På samma sätt som fallet är med NPN-transistorn, kan man i en
PNP transistor styra strömmen mellan kollektor och emitter, dvs. kol-
lektorströmmen Is med basströmmen i det att kollektorströmmen är
en trogen ehuru förstärkt kopia av basströmmen.
Schemat i fig. 15.10 visar en transistorförstärkare med ett belast-
ningsmotstånd R, inkopplat mellan kollektorn och kollektorbatteriet.
Då R, passeras av kollektorströmmen, uppstår det över R, ett spän-
ningsfall, som varierar i takt med kollektorströmmens variationer:
Dessa spänningsvariationer utgör en trogen kopia av de variationer
som föreligger 1 den styrande basströmmen.
Den signalspänning som skall förstärkas påläggs mellan bas och
emitter, utgångsspänningen tas ut mellan kollektor och emitter. En
194
