a b/
—

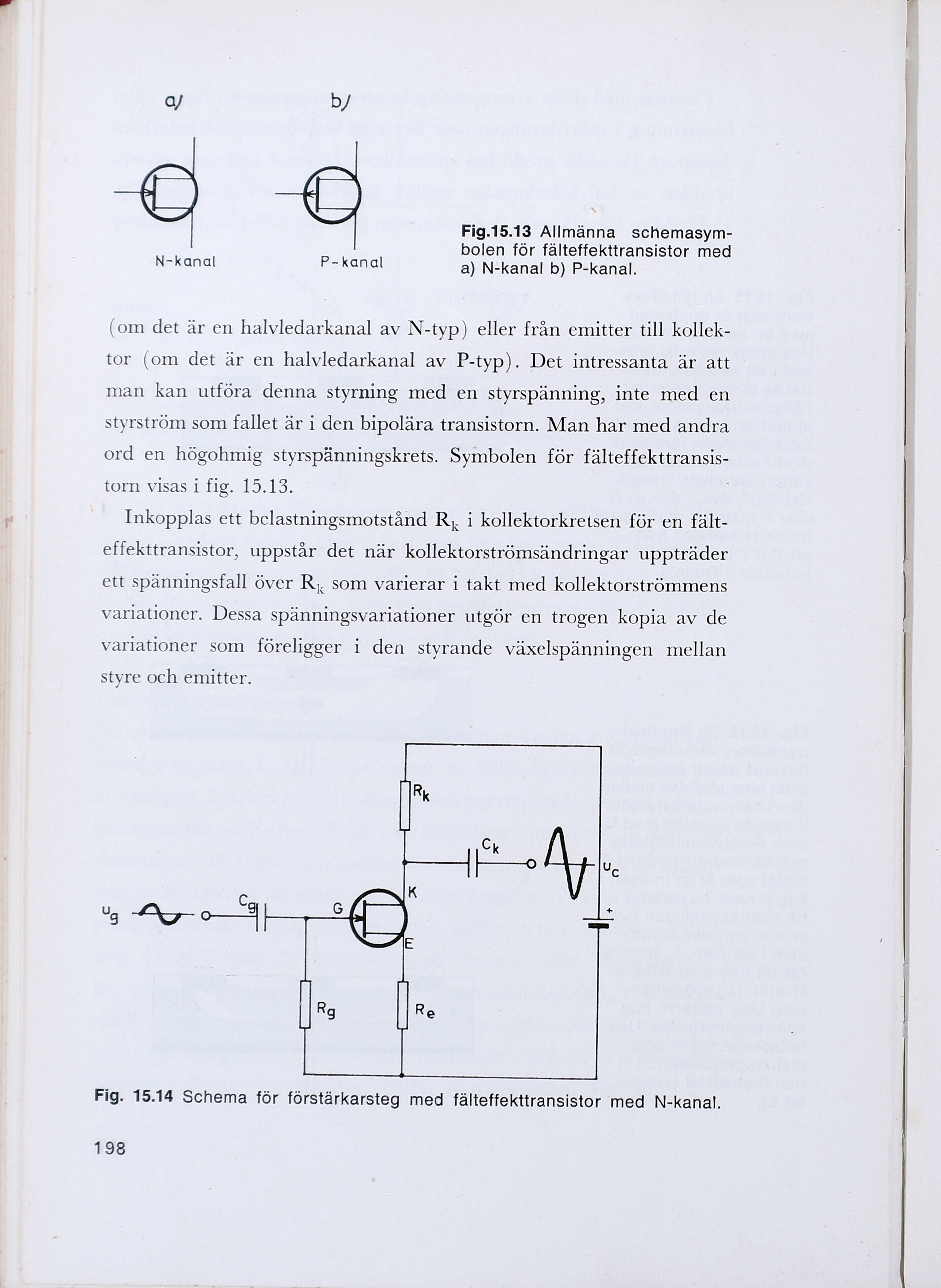

Fig.15.13 Allmänna schemasym-
bolen för fälteffekttransistor med
N-kanal P-kanal a) N-kanal b) P-kanal.
(om det är en halvledarkanal av N-typ) eller från emitter till kollek-
tor (om det är en halvledarkanal av P-typ). Det intressanta är att
man kan utföra denna styrning med en styrspänning, inte med en
styrström som fallet är i den bipolära transistorn. Man har med andra
ord en högohmig styrspänningskrets. Symbolen för fälteffekttransis-
tOrn visas i fo. La.l3.
Inkopplas ett belastningsmotstånd R, i kollektorkretsen för en fält-
effekttransistor, uppstår det när kollektorströmsändringar uppträder
ett spänningsfall över R, som varierar i takt med kollektorströmmens
variationer. Dessa spänningsvariationer utgör en trogen kopia av de
variationer som föreligger i den styrande växelspänningen mellan
styre och emitter.
Fig. 15.14 Schema för förstärkarsteg med fälteffekttransistor med N-kanal.
198
