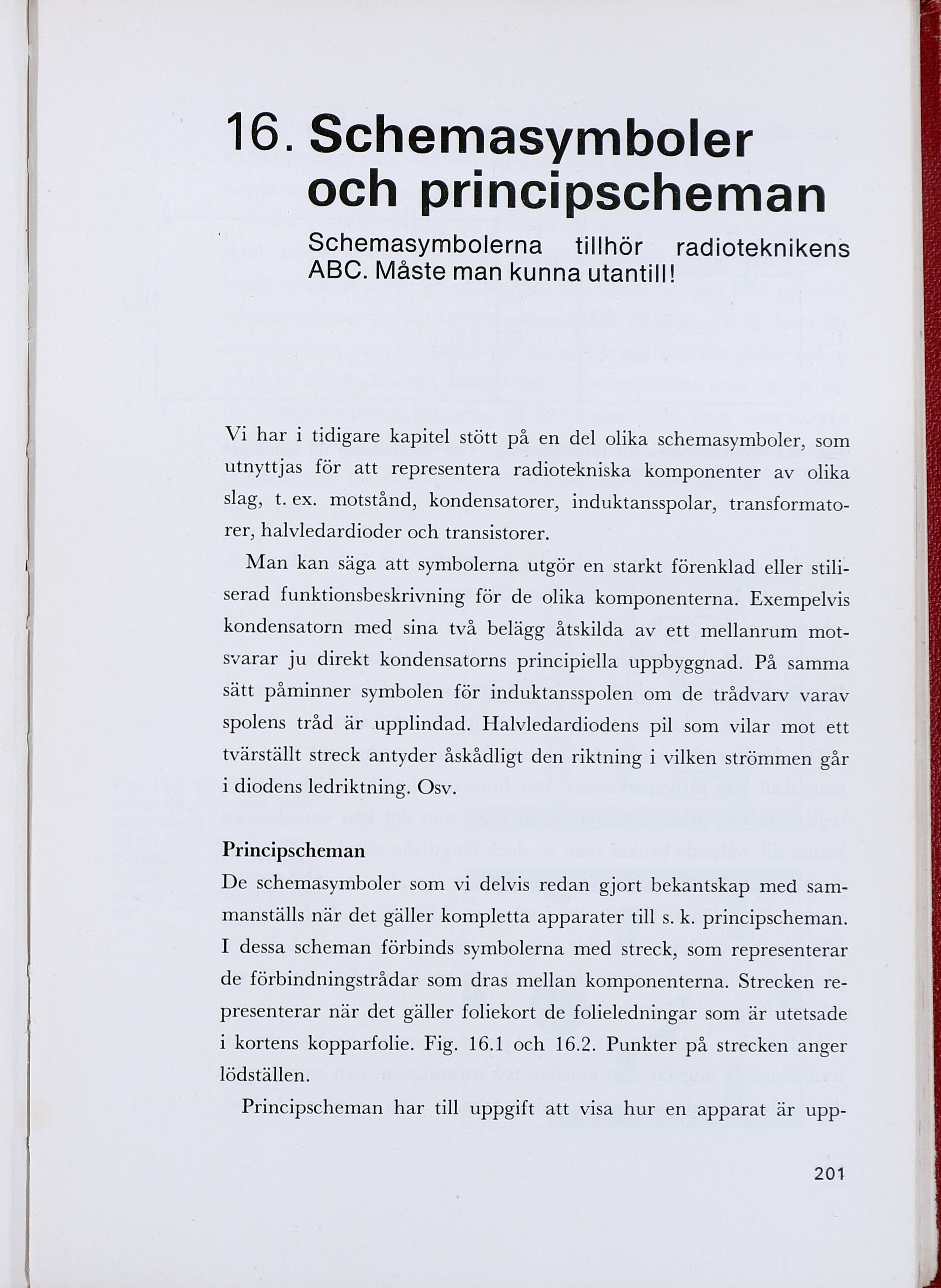

16. Schemasymboler
och principscheman
Schemasymbolerna tillhör radioteknikens
ABC. Måste man kunna utantill!
Vi har i tidigare kapitel stött på en del olika schemasymboler, som
utnyttjas för att representera radiotekniska komponenter av olika
slag, t. ex. motstånd, kondensatorer, induktansspolar, transformato-
rer, halvledardioder och transistorer.
Man kan säga att symbolerna utgör en starkt förenklad eller stili-
serad funktionsbeskrivning för de olika komponenterna. Exempelvis
kondensatorn med sina två belägg åtskilda av ett mellanrum mot-
svarar ju direkt kondensatorns principiella uppbyggnad. På samma
sätt påminner symbolen för induktansspolen om de trådvarv varav
spolens tråd är upplindad. Halvledardiodens pil som vilar mot ett
tvärställt streck antyder åskådligt den riktning i vilken strömmen går
i diodens ledriktning. Osv.
Principscheman
De schemasymboler som vi delvis redan gjort bekantskap med sam-
manställs när det gäller kompletta apparater till s. k. principscheman.
I dessa scheman förbinds symbolerna med streck, som representerar
de förbindningstrådar som dras mellan komponenterna. Strecken re-
presenterar när det gäller foliekort de folieledningar som är utetsade
1 kortens kopparfolie. Fig. 16.1 och 16.2. Punkter på strecken anger
lödställen.
Principscheman har till uppgift att visa hur en apparat är upp-
201
