R1 (C3)

On

DU
ND

m
OQO
N

Un ; R4
|

Pr Uut

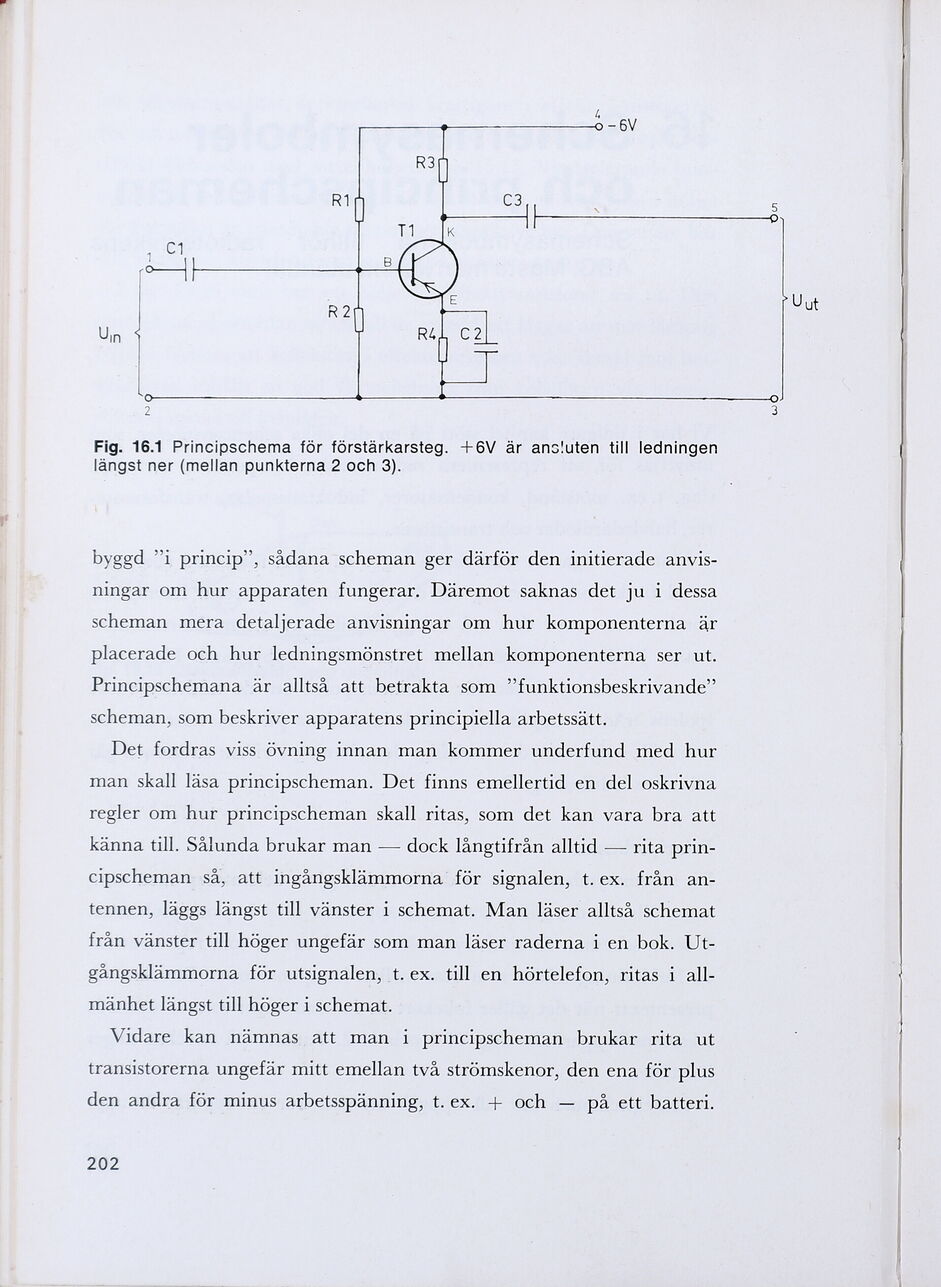

Fig. 16.1 Principschema för förstärkarsteg. +6V är ansluten till ledningen
längst ner (mellan punkterna 2 och 3).

byggd ”i princip”, sådana scheman ger därför den initierade anvis-
ningar om hur apparaten fungerar. Däremot saknas det ju i dessa
scheman mera detaljerade anvisningar om hur komponenterna är
placerade och hur ledningsmönstret mellan komponenterna ser ut.
Principschemana är alltså att betrakta som ”funktionsbeskrivande”
scheman, som beskriver apparatens principiella arbetssätt.

Det fordras viss övning innan man kommer underfund med hur
man skall läsa principscheman. Det finns emellertid en del oskrivna
regler om hur principscheman skall ritas, som det kan vara bra att
känna till. Sålunda brukar man — dock långtifrån alltid — rita prin-
cipscheman så, att ingångsklämmorna för signalen, t.ex. från an-
tennen, läggs längst till vänster i schemat. Man läser alltså schemat
från vänster till höger ungefär som man läser raderna i en bok. Ut-
gångsklämmorna för utsignalen, t. ex. till en hörtelefon, ritas i all-
mänhet längst till höger i schemat.

Vidare kan nämnas att man i principscheman brukar rita ut
transistorerna ungefär mitt emellan två strömskenor, den ena för plus

den andra för minus arbetsspänning, t. ex. + och — på ett batteri.

202
