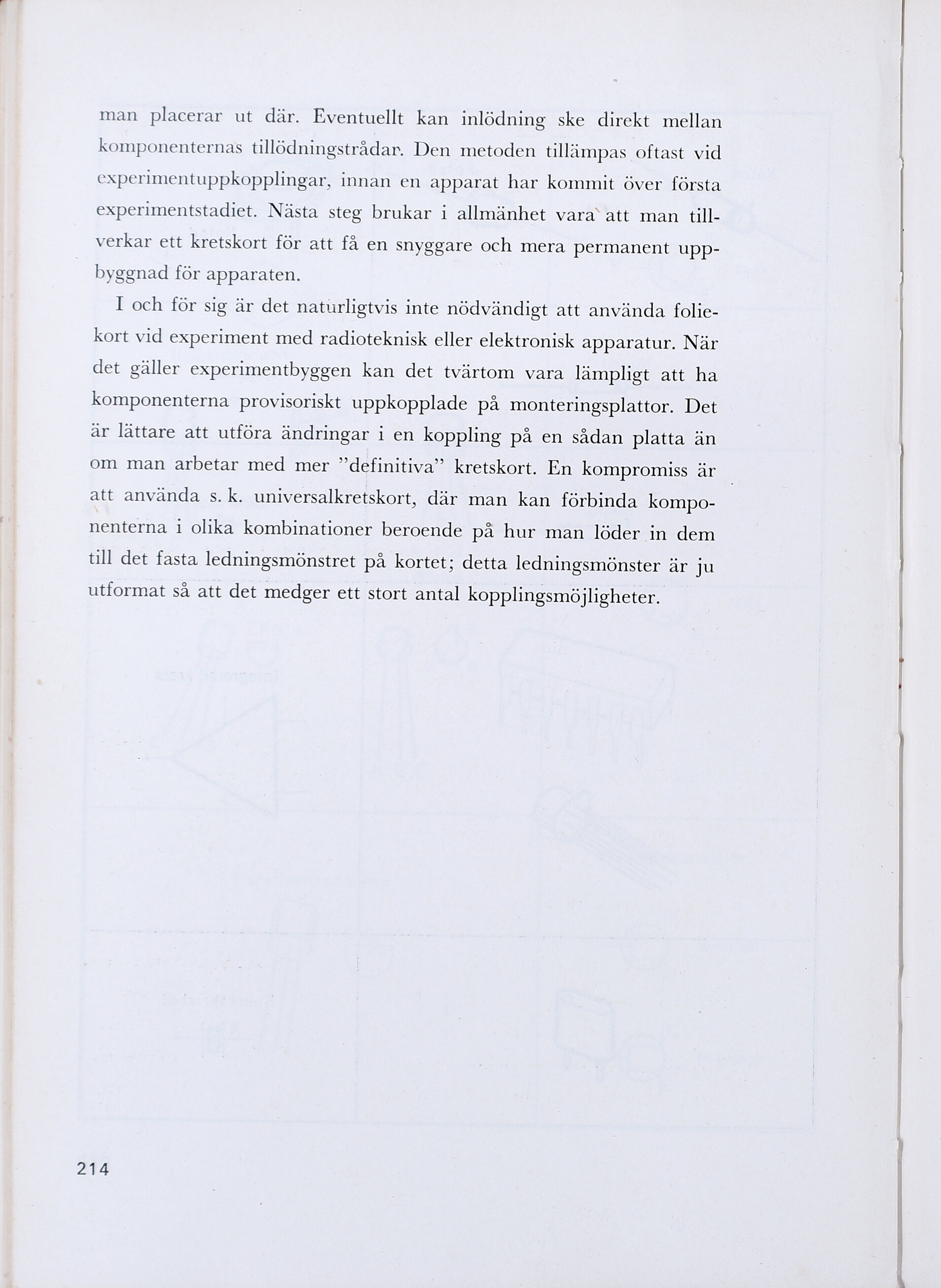

man placerar ut där. Eventuellt kan inlödning ske direkt mellan
komponenternas tillödningstrådar. Den metoden tillämpas oftast vid
experimentuppkopplingar, innan en apparat har kommit över första
experimentstadiet. Nästa steg brukar i allmänhet vara" att man till-
verkar ett kretskort för att få en snyggare och mera permanent upp-
byggnad för apparaten.
I och för sig är det naturligtvis inte nödvändigt att använda folie-
kort vid experiment med radioteknisk eller elektronisk apparatur. När
det gäller experimentbyggen kan det tvärtom vara lämpligt att ha
komponenterna provisoriskt uppkopplade på monteringsplattor. Det
är lättare att utföra ändringar i en koppling på en sådan platta än
om man arbetar med mer ”definitiva” kretskort. En kompromiss är
att använda s.k. universalkretskort, där man kan förbinda kompo-
nenterna 1 olika kombinationer beroende på hur man löder in dem
till det fasta ledningsmönstret på kortet; detta ledningsmönster är ju
utformat så att det medger ett stort antal kopplingsmöjligheter.
214
