BD) vr 5
D(K) G S(E)
CER P

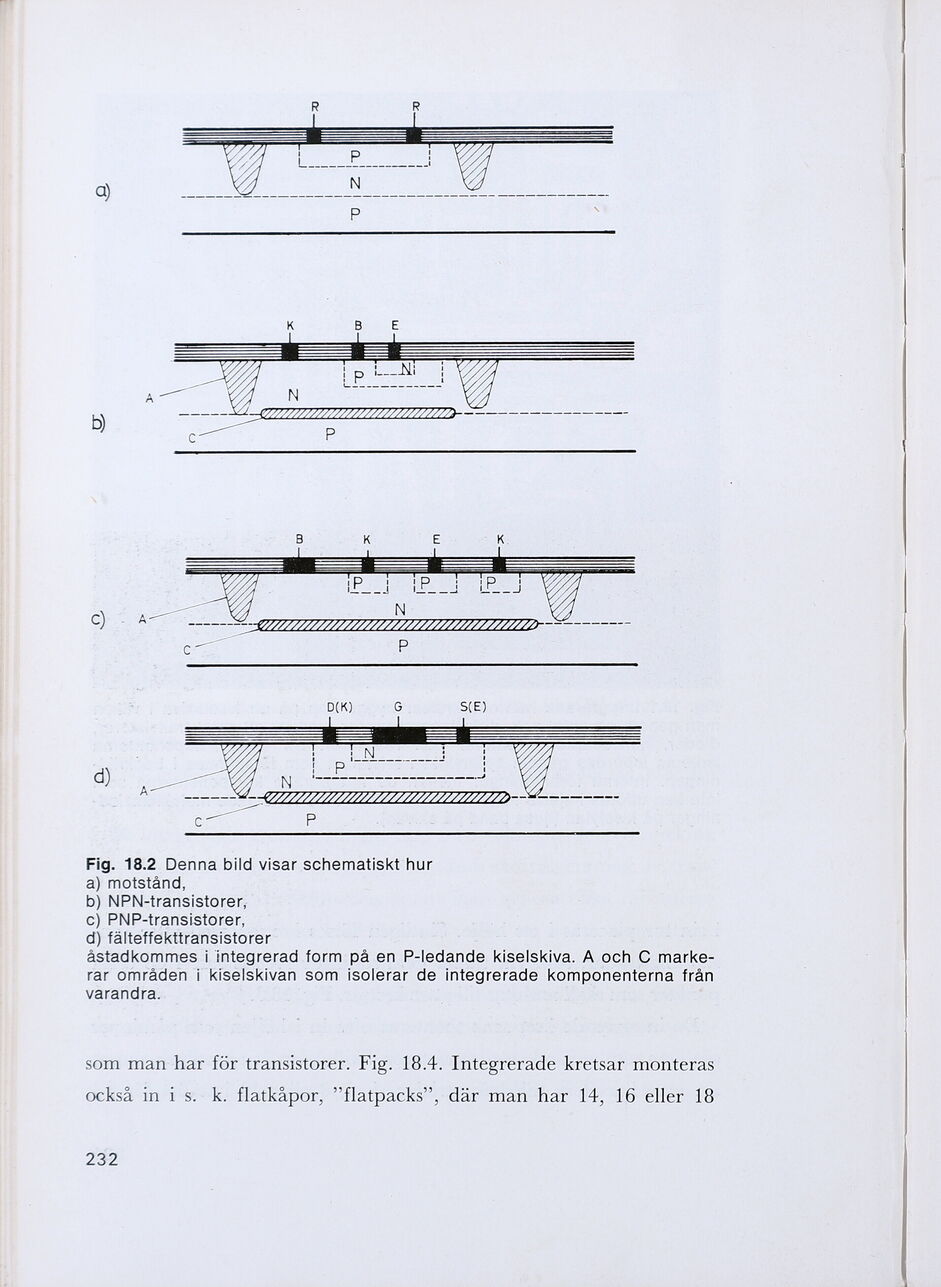

Fig. 18.2 Denna bild visar schematiskt hur
a) motstånd,
b) NPN-transistorer,
c) PNP-transistorer,
d) fälteffekttransistorer
åstadkommes i integrerad form på en P-ledande kiselskiva. A och C marke-
rar områden i kiselskivan som isolerar de integrerade komponenterna från
varandra.
som man har för transistorer. Fig. 18.4. Integrerade kretsar monteras
också in i s. k. flatkåpor, ”flatpacks”, där man har 14, 16 eller 18
