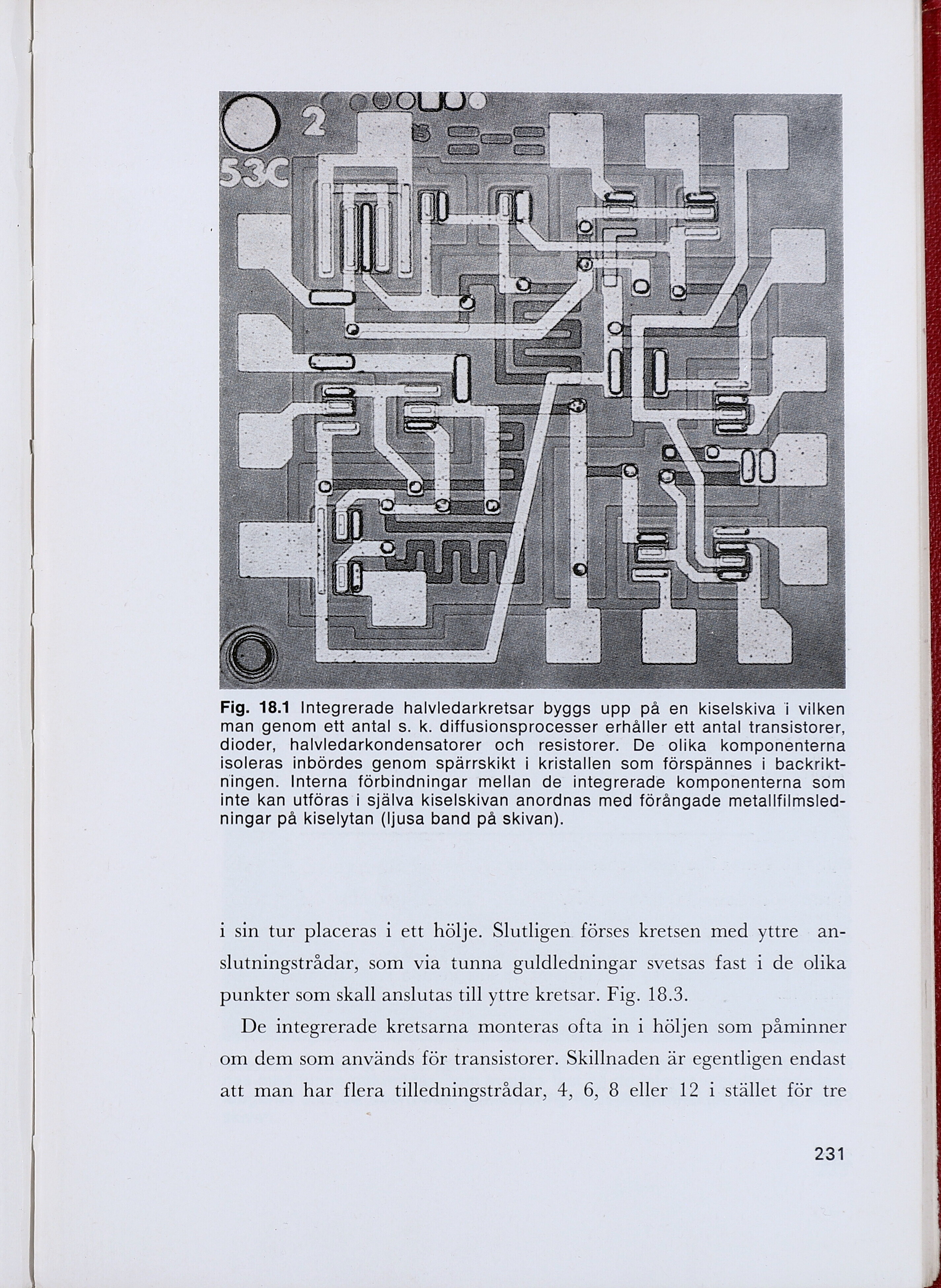

Fig. 18.1 Integrerade halvledarkretsar byggs upp på en kiselskiva i vilken
man genom ett antal s. k. diffusionsprocesser erhåller ett antal transistorer,
dioder, halvledarkondensatorer och resistorer. De olika komponenterna
isoleras inbördes genom spärrskikt i kristallen som förspännes i backrikt-
ningen. Interna förbindningar mellan de integrerade komponenterna som
inte kan utföras i själva kiselskivan anordnas med förångade metallfilmsled-
ningar på kiselytan (ljusa band på skivan).
1 sin tur placeras 1 ett hölje. Slutligen förses kretsen med yttre an-
slutningstrådar, som via tunna guldledningar svetsas fast i de olika
punkter som skall anslutas till yttre kretsar. Fig. 18.3.
De integrerade kretsarna monteras ofta in i höljen som påminner
om dem som används för transistorer. Skillnaden är egentligen endast
att man har flera tilledningstrådar, 4, 6, 8 eller 12 i stället för tre
231
