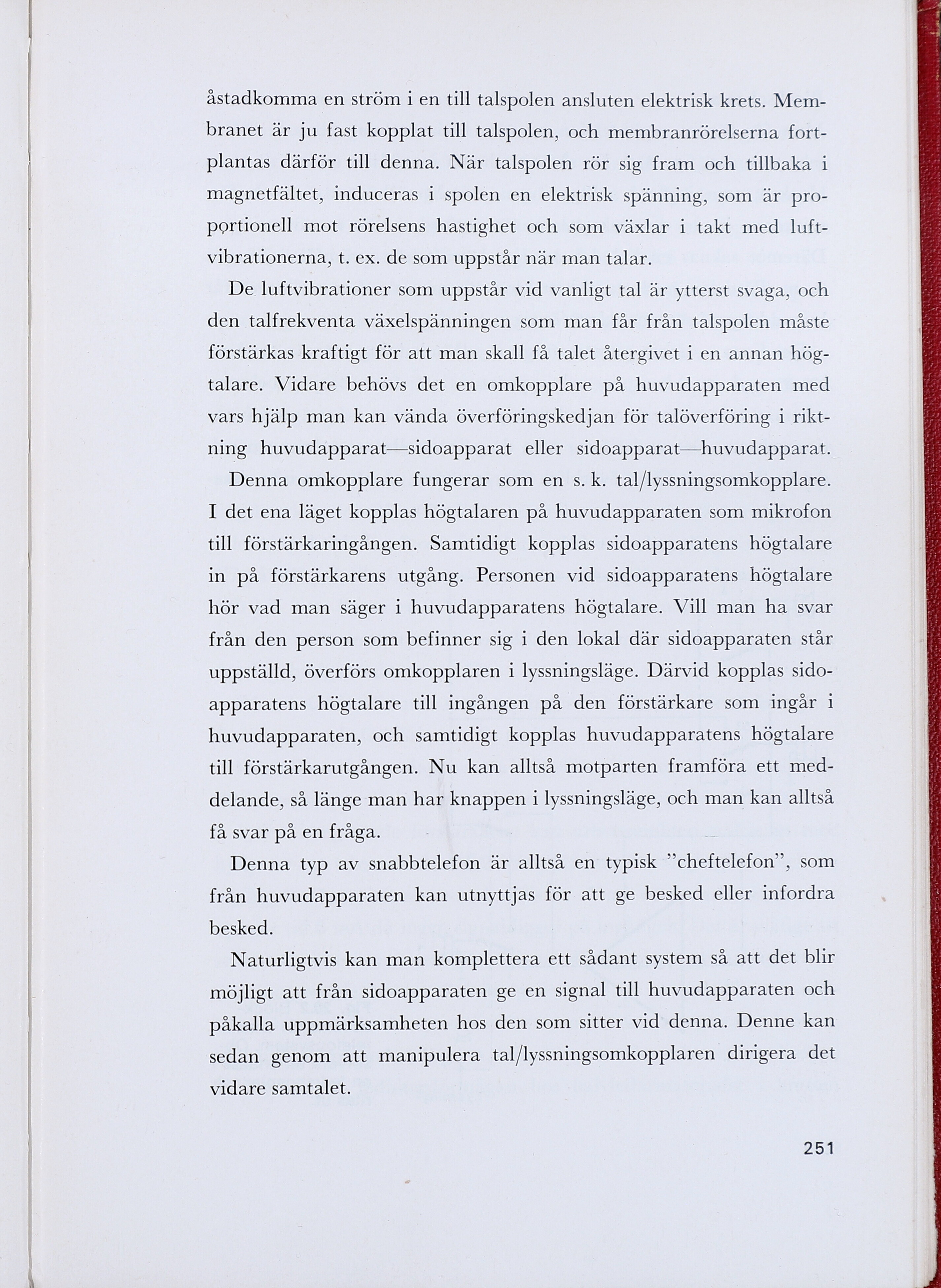

åstadkomma en ström i en till talspolen ansluten elektrisk krets. Mem-
branet är ju fast kopplat till talspolen, och membranrörelserna fort-
plantas därför till denna. När talspolen rör sig fram och tillbaka i
magnetfältet, induceras i spolen en elektrisk spänning, som är pro-
portionell mot rörelsens hastighet och som växlar i takt med luft-
vibrationerna, t. ex. de som uppstår när man talar.
De luftvibrationer som uppstår vid vanligt tal är ytterst svaga, och
den talfrekventa växelspänningen som man får från talspolen måste
förstärkas kraftigt för att man skall få talet återgivet i en annan hög-
talare. Vidare behövs det en omkopplare på huvudapparaten med
vars hjälp man kan vända överföringskedjan för talöverföring i rikt-
ning huvudapparat sidoapparat eller sidoapparathuvudapparat.
Denna omkopplare fungerar som en s.k. tal/lyssningsomkopplare.
I det ena läget kopplas högtalaren på huvudapparaten som mikrofon
till förstärkaringången. Samtidigt kopplas sidoapparatens högtalare
in på förstärkarens utgång. Personen vid sidoapparatens högtalare
hör vad man säger i huvudapparatens högtalare. Vill man ha svar
från den person som befinner sig i den lokal där sidoapparaten står
uppställd, överförs omkopplaren i lyssningsläge. Därvid kopplas sido-
apparatens högtalare till ingången på den förstärkare som ingår i
huvudapparaten, och samtidigt kopplas huvudapparatens högtalare
till förstärkarutgången. Nu kan alltså motparten framföra ett med-
delande, så länge man har knappen i lyssningsläge, och man kan alltså
få svar på en fråga.
Denna typ av snabbtelefon är alltså en typisk ”cheftelefon”, som
från huvudapparaten kan utnyttjas för att ge besked eller infordra
besked.
Naturligtvis kan man komplettera ett sådant system så att det blir
möjligt att från sidoapparaten ge en signal till huvudapparaten och
påkalla uppmärksamheten hos den som sitter vid denna. Denne kan
sedan genom att manipulera tal/lyssningsomkopplaren dirigera det
vidare samtalet.
