Blockschemat
Man får för en snabbtelefon av nyss beskrivet slag ett s.k. block-
schema enligt fig. 20.2. Ett sådant schema innehåller endast de stora
blocken, som ingår i anläggningen, nämligen högtalarna och för-
stärkaren jämte de omkopplare som erfordras för manövreringen.
Däremot saknas en hel del detaljer beträffande strömförsörjningen
m. m. Fördelen med ett sådant blockschema är att man lättare får
huvuddragen i systemet klart för sig.
Det finns — inom parentes sagt — all anledning att när man ar-
betar med mer komplicerad apparatur inte från början belamra
scheman och resonemang med detaljer utan endast arbeta med funk-
tionsenheter. Det underlättar ofta de principiella resonemangen och
det är lättare att få en överblick över systemet, så att man inte riske-.
Förstärkare

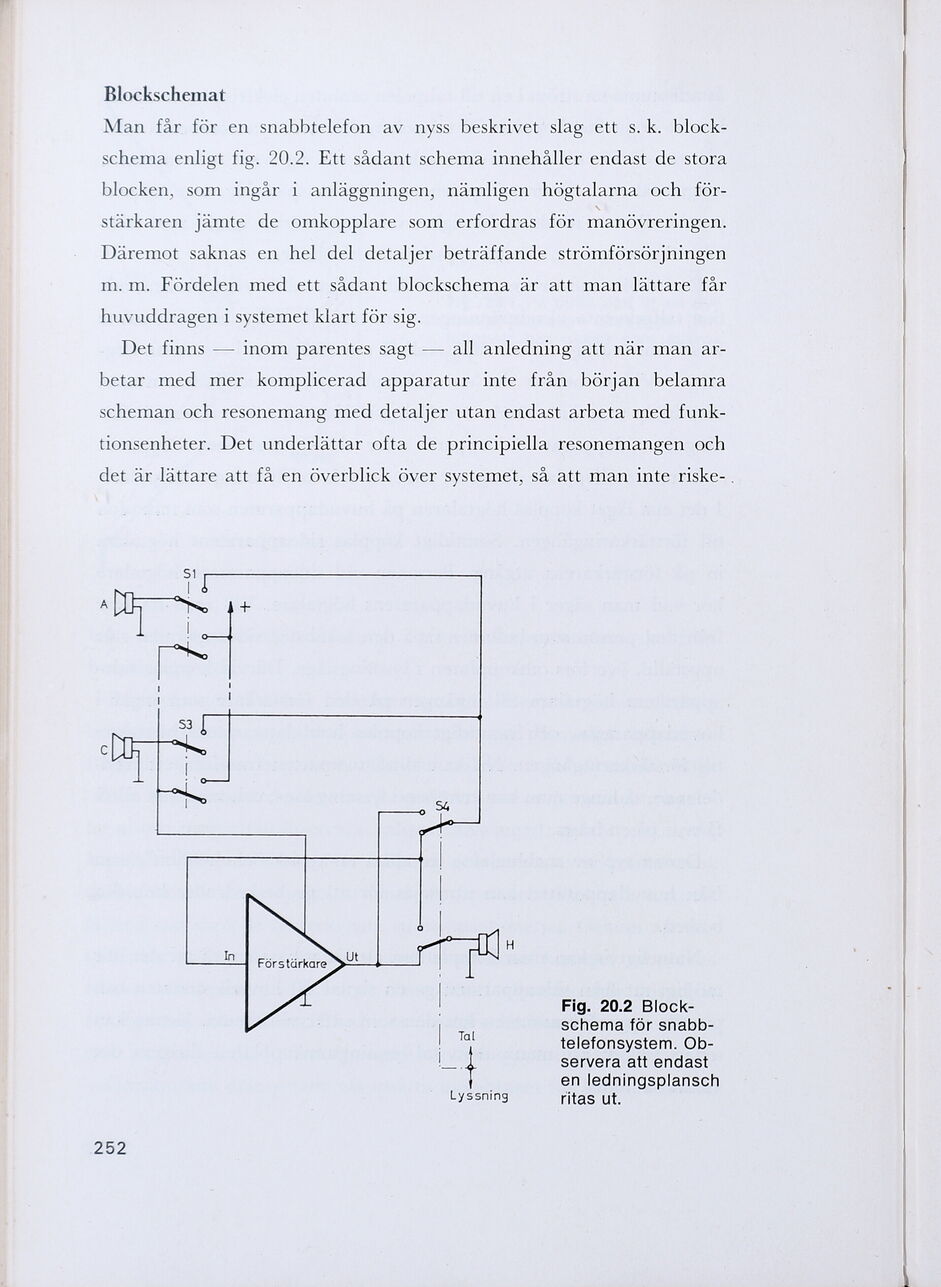

| Fig. 20.2 Block-
schema för snabb-
| CK telefonsystem. Ob-
[0 servera att endast
en ledningsplansch
Lyssning ritas ut.
