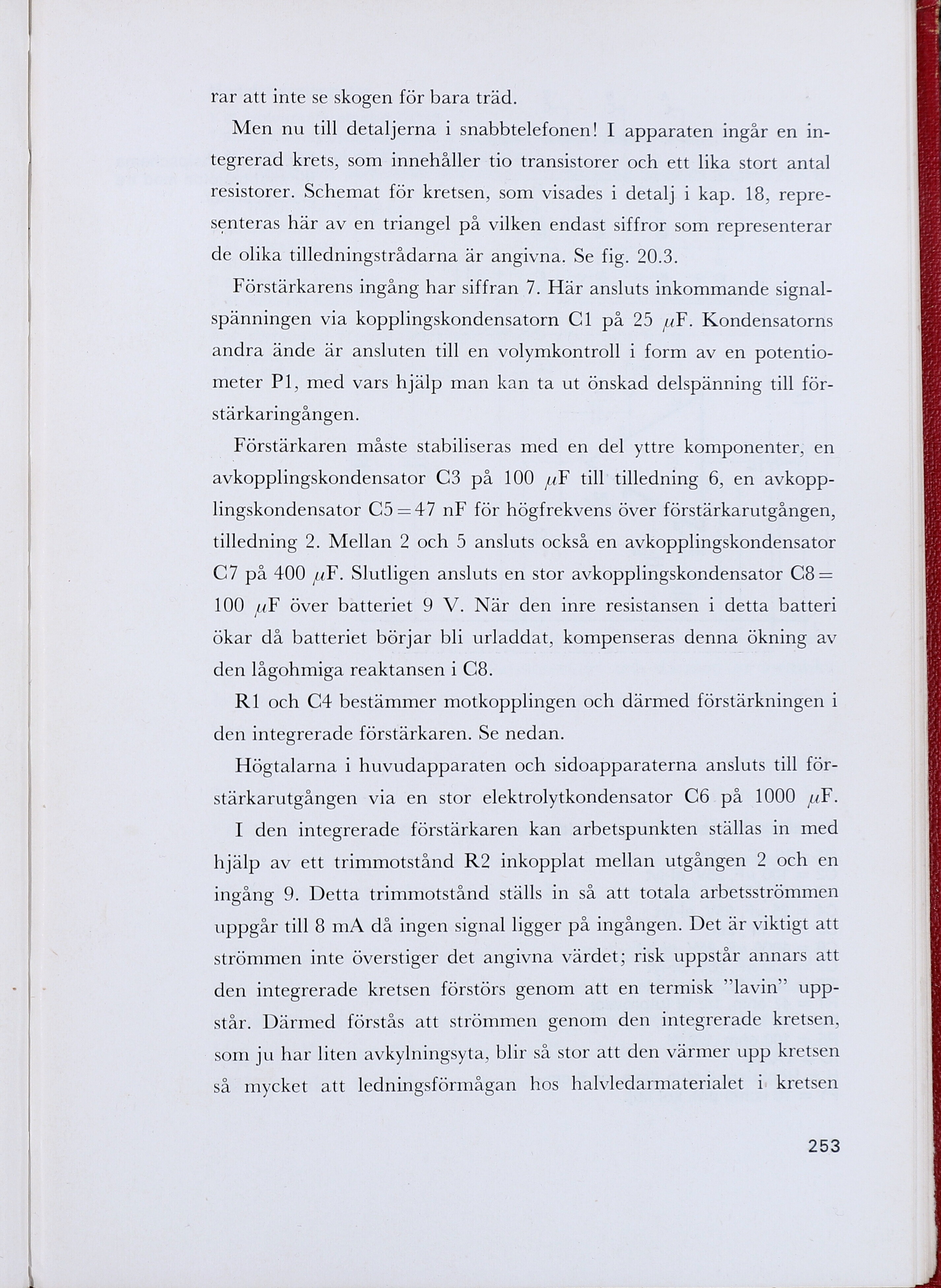

rar att inte se skogen för bara träd.
Men nu till detaljerna i snabbtelefonen! I apparaten ingår en in-
tegrerad krets, som innehåller tio transistorer och ett lika stort antal
resistorer. Schemat för kretsen, som visades i detalj i kap. 18, repre-
senteras här av en triangel på vilken endast siffror som representerar
de olika tilledningstrådarna är angivna. Se fig. 20.3.
Förstärkarens ingång har siffran 7. Här ansluts inkommande signal-
spänningen via kopplingskondensatorn C1 på 25 uF. Kondensatorns
andra ände är ansluten till en volymkontroll i form av en potentio-
meter P1, med vars hjälp man kan ta ut önskad delspänning till för-
stärkaringången.
Förstärkaren måste stabiliseras med en del yttre komponenter, en
avkopplingskondensator C3 på 100 uF till tilledning 6, en avkopp-
lingskondensator C5=47 nF för högfrekvens över förstärkarutgången,
tilledning 2. Mellan 2 och 35 ansluts också en avkopplingskondensator
C7 på 400 uF. Slutligen ansluts en stor avkopplingskondensator C8 =
100 uF över batteriet 9 V. När den inre resistansen 1 detta batteri
ökar då batteriet börjar bli urladdat, kompenseras denna ökning av
den lågohmiga reaktansen i C8.
R1 och C4 bestämmer motkopplingen och därmed förstärkningen i
den integrerade förstärkaren. Se nedan.
Högtalarna i huvudapparaten och sidoapparaterna ansluts till för-
stärkarutgången via en stor elektrolytkondensator C6 på 1000 uF.
I den integrerade förstärkaren kan arbetspunkten ställas in med
hjälp av ett trimmotstånd R2 inkopplat mellan utgången 2 och en
ingång 9. Detta trimmotstånd ställs in så att totala arbetsströmmen
uppgår till 8 mA då ingen signal ligger på ingången. Det är viktigt att
strömmen inte överstiger det angivna värdet; risk uppstår annars att
den integrerade kretsen förstörs genom att en termisk ”lavin” upp-
står. Därmed förstås att strömmen genom den integrerade kretsen,
som ju har liten avkylningsyta, blir så stor att den värmer upp kretsen
så mycket att ledningsförmågan hos halvledarmaterialet 1 kretsen
2553
