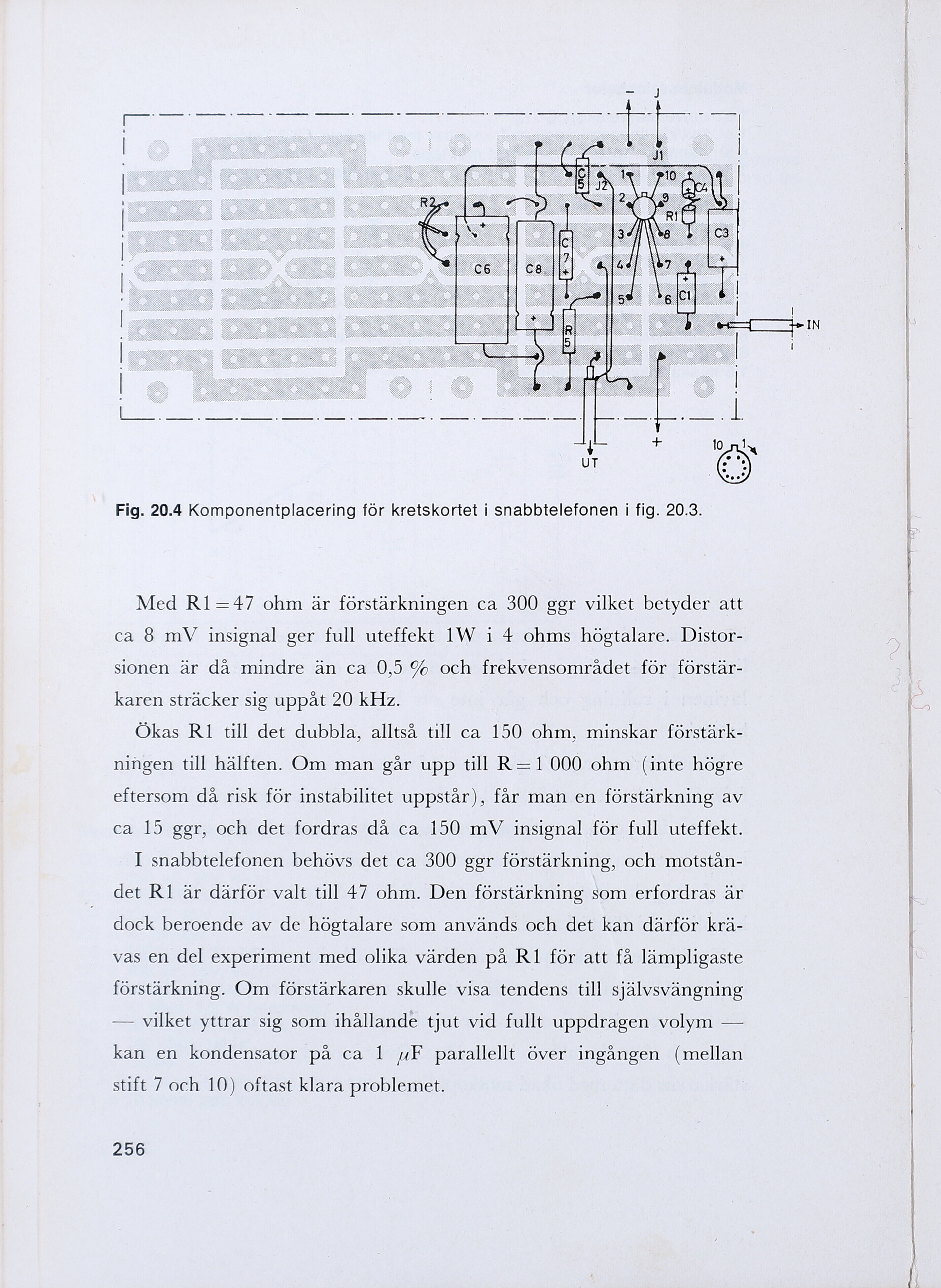

Fig. 20.4 Komponentplacering för kretskortet i snabbtelefonen i fig. 20.3.
Med R1=47 ohm är förstärkningen ca 300 ggr vilket betyder att
ca 8 mV insignal ger full uteffekt 1W i 4 ohms högtalare. Distor-
sionen är då mindre än ca 0,35 20 och frekvensområdet för förstär-
karen sträcker sig uppåt 20 kHz.
Ökas R1 till det dubbla, alltså till ca 150 ohm, minskar förstärk-
ningen till hälften. Om man går upp till R=1 000 ohm (inte högre
eftersom då risk för instabilitet uppstår), får man en förstärkning av
ca 15 ggr, och det fordras då ca 150 mV insignal för full uteffekt.
I snabbtelefonen behövs det ca 300 ggr förstärkning, och motstån-
det R1 är därför valt till 47 ohm. Den förstärkning som erfordras är
dock beroende av de högtalare som används och det kan därför krä-
vas en del experiment med olika värden på R1 för att få lämpligaste
förstärkning. Om förstärkaren skulle visa tendens till självsvängning
— vilket yttrar sig som ihållande tjut vid fullt uppdragen volym —
kan en kondensator på ca 1 uF parallellt över ingången (mellan
stift 7 och 10) oftast klara problemet.
256
