De fyra tryckknappsomkopplare som ingår i snabbtelefonen har
vardera två växlingar. Tre av omkopplarna används för att koppla
in resp. sidoapparater till förstärkarens ingång; samtidigt kopplas +
-polen på batteriet 9 V till förstärkaren.
Den fjärde omkopplaren är en tal/lyssningsomkopplare. Med denna
kopplas sidoapparaten bort från förstärkaringången och över till för-
stärkarutgången, och samtidigt kopplas huvudapparatens högtalare
bort från förstärkarutgången och i stället över till ingången.

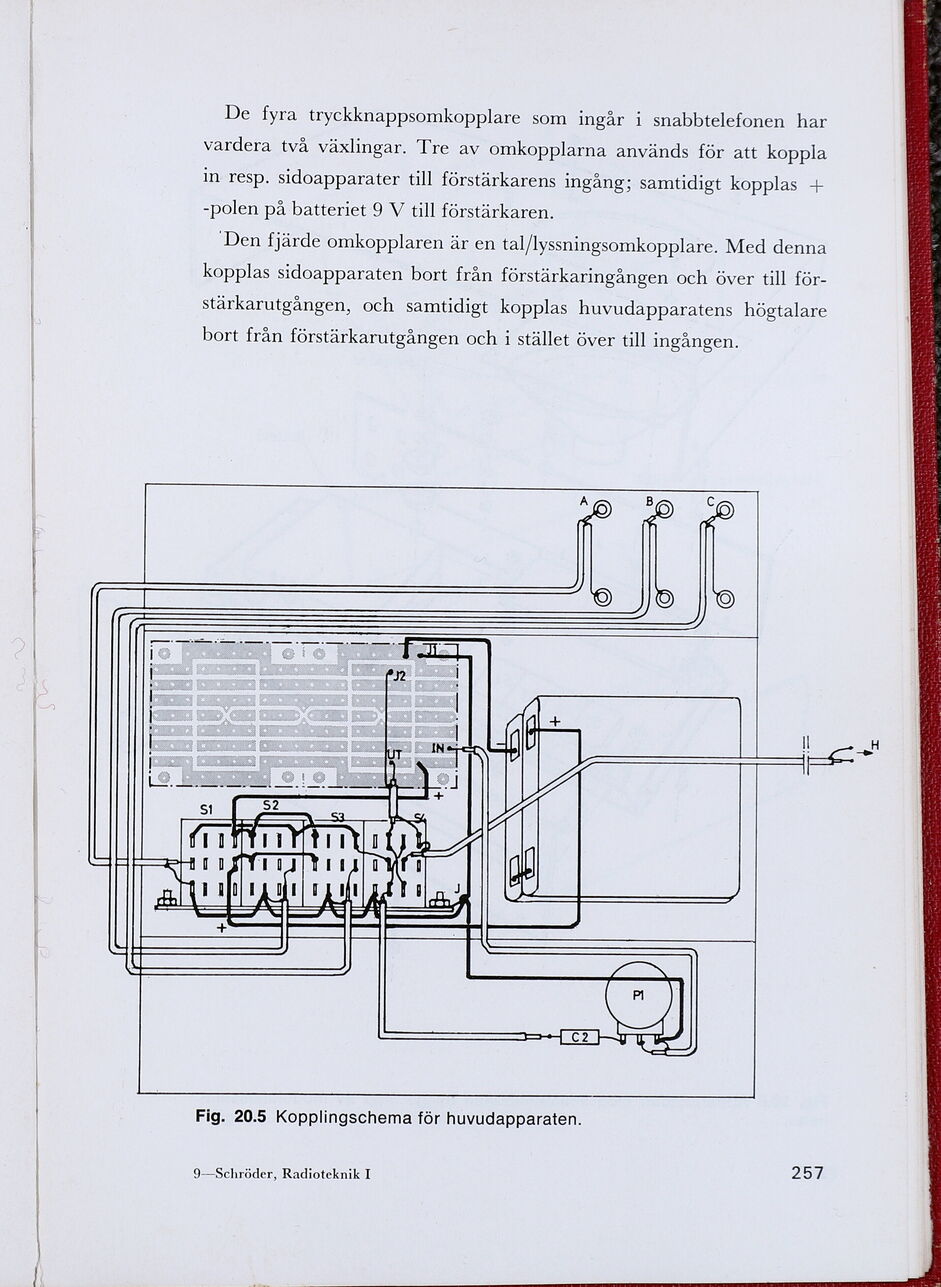

Fig. 20.5 Kopplingschema för huvudapparaten.
