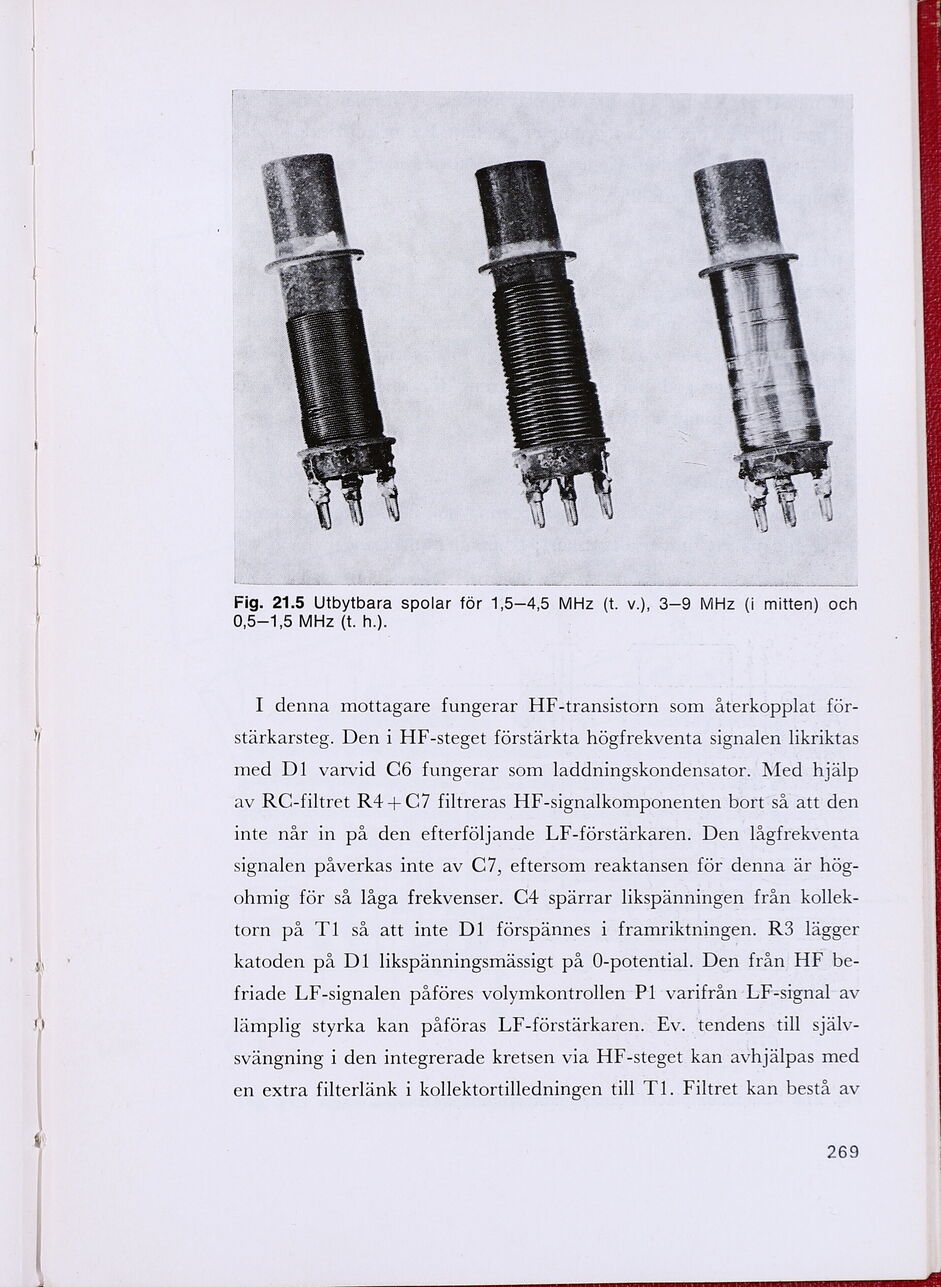

Fig. 21.5 Utbytbara spolar för 1,5—4,5 MHz (t. v.), 3-9 MHz (i mitten) och
0,5—1,5 MHz (t. h.).
I denna mottagare fungerar HF-transistorn som återkopplat för-
stärkarsteg. Den i HF-steget förstärkta högfrekventa signalen likriktas
med D1 varvid C6 fungerar som laddningskondensator. Med hjälp
av RC-filtret R4-+C7 filtreras HF-signalkomponenten bort så att den
inte når in på den efterföljande LF-förstärkaren. Den lågfrekventa
signalen påverkas inte av C7, eftersom reaktansen för denna är hög-
ohmig för så låga frekvenser. C4 spärrar likspänningen från kollek-
torn på Tl så att inte D1 förspännes i framriktningen. R3 lägger
katoden på D1 likspänningsmässigt på 0-potential. Den från HF be-
friade LF-signalen påföres volymkontrollen P1 varifrån EF-signal av
lämplig styrka kan påföras LF-förstärkaren. Ev. tendens till själv-
svängning i den integrerade kretsen via HF-steget kan avhjälpas med
en extra filterlänk i kollektortilledningen till T1. Filtret kan bestå av
