ett motstånd R2 på 1 kohm kopplat mellan +—+-skenan och tilled-
ningen till P2. Förbindningspunkten mellan R2 och P2 avkopplas
till —polen eller ”minusskenan” på kretskortet med en elektrolyt-
kondensator på 100 uF, 25 V.
IW LF-del
Mottagarens LF-del utgörs av en integrerad förstärkare av samma
slag som den som ingick i den 1 kap. 20 beskrivna snabbtelefonen.
Motkopplingen är så vald att ca 300 ggr förstärkning erhålls i LF-
delen, vilket ger god hörtelefonmottagning för svaga signaler och
högtalarmottagning för starkare signaler.
Kopplingsschemat
Denna mottagare är liksom övriga i denna bok beskrivna mottagare
uppbyggd på ett universalkretskort; komponentplaceringen på detta

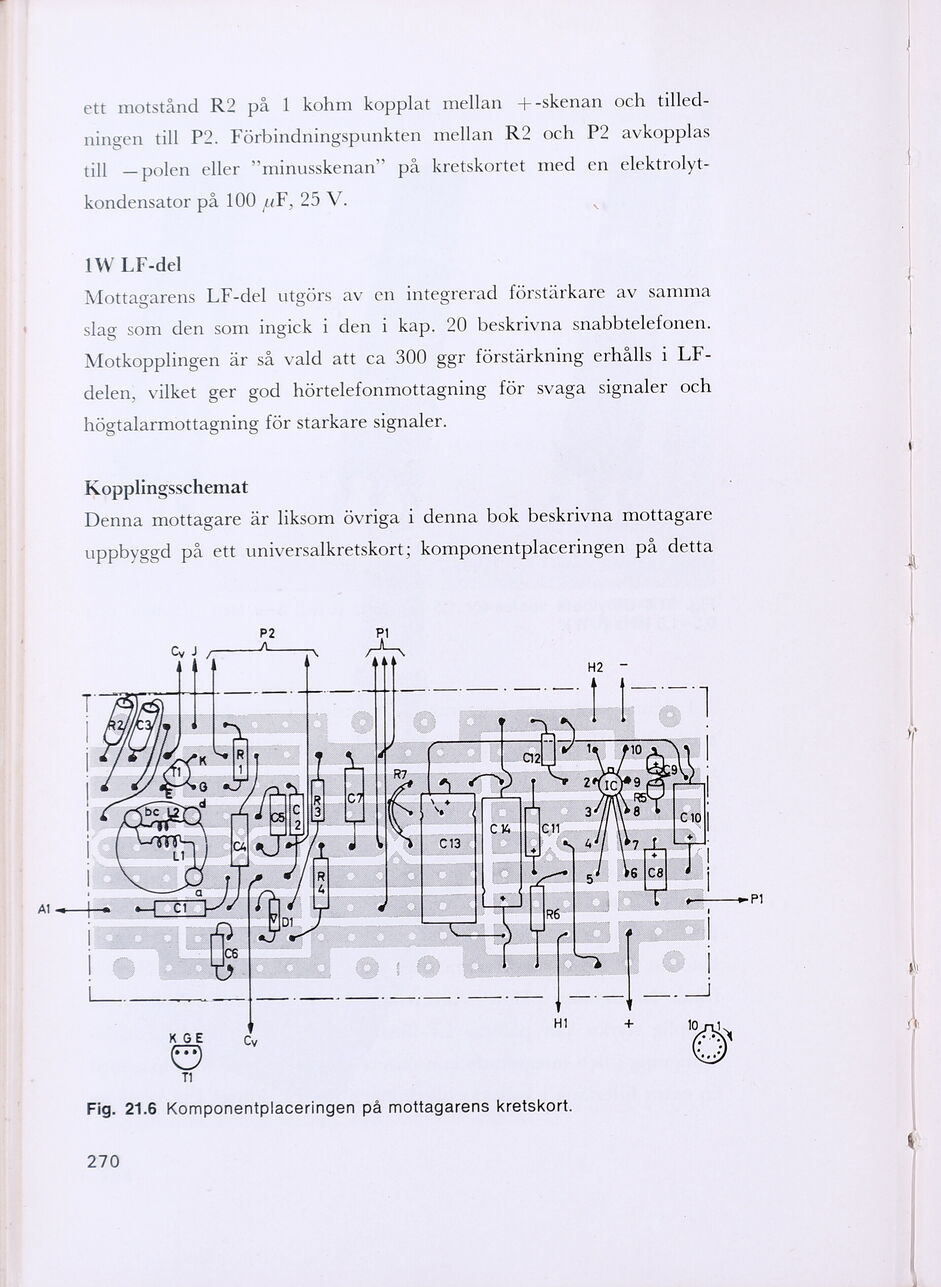

Fig. 21.6 Komponentplaceringen på mottagarens kretskort.
