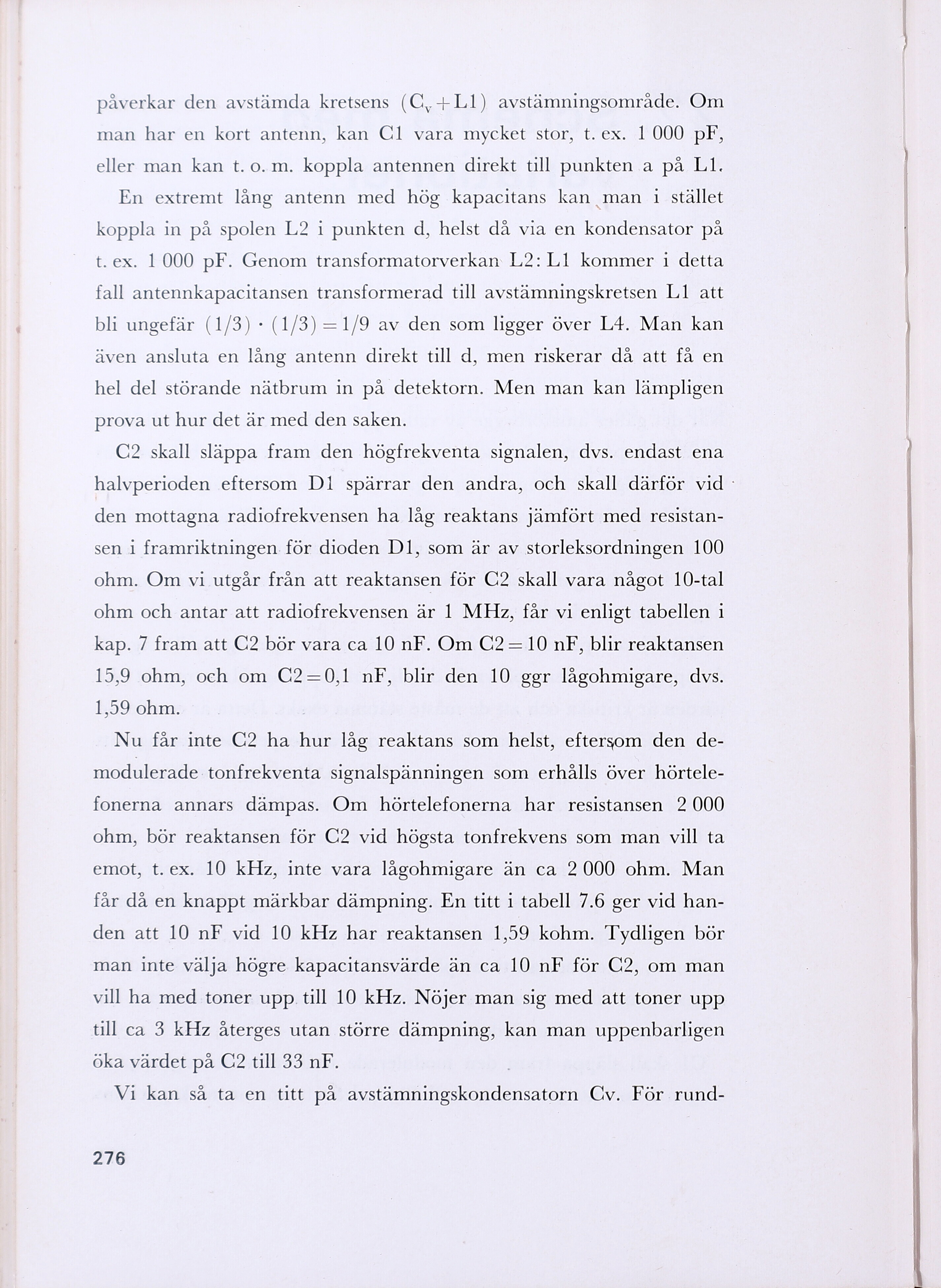

påverkar den avstämda kretsens (C,+L1) avstämningsområde. Om
man har en kort antenn, kan Cl Vara mycket stor, t.ex, O00-5EF
eller man kan t. o.m. koppla antennen direkt till punkten a på LI.
En extremt lång antenn med hög kapacitans kan man i stället
koppla in på spolen L2 i punkten d, helst då via en kondensator på
t. ex. 1000 pF. Genom transformatorverkan L2: L1 kommer i detta
fall antennkapacitansen transformerad till avstämningskretsen L1 att
pli ungefar (1/3) > (1/3) =1/9 av den som ligger över L4 Mani kan
även ansluta en lång antenn direkt till d, men riskerar då att få en
hel del störande nätbrum in på detektorn. Men man kan lämpligen
prova ut hur det är med den saken.
C2 skall släppa fram den högfrekventa signalen, dvs. endast ena
halvperioden eftersom D1 spärrar den andra, och skall därför vid :
den mottagna radiofrekvensen ha låg reaktans jämfört med resistan-
sen i framriktningen för dioden D1, som är av storleksordningen 100
ohm. Om vi utgår från att reaktansen för C2 skall vara något 10-tal
ohm och antar att radiofrekvensen är I MHz, får vi enligt tabellen i
kap. 7 fram att C2 bör vara ca 10 nF. Om C2=10 nF, blir reaktansen
15,9 ohm, och om C2=0;1 nF, blir den 10 ggr lågohmigare, dvs.
1,59 ohm.
Nu får inte C2 ha hur låg reaktans som helst, eftersom den de-
modulerade tonfrekventa signalspänningen som erhålls över hörtele-
fonerna annars dämpas. Om hörtelefonerna har resistansen 2 000
ohm, bör reaktansen för C2 vid högsta tonfrekvens som man vill ta
emot, t. ex. 10 kHz, inte vara lågohmigare än ca 2 000 ohm. Man
får då en knappt märkbar dämpning. En titt i tabell 7.6 ger vid han-
den att 10 nF vid 10 kHz har reaktansen 1,59 kohm. Tydligen bör
man inte välja högre kapacitansvärde än ca 10 nF för C2, om man
vill ha med toner upp till 10 kHz. Nöjer man sig med att toner upp
till ca 3 kHz återges utan större dämpning, kan man uppenbarligen
öka värdet på C2 till 33 nF.
Vi kan så ta en titt på avstämningskondensatorn Cv. För rund-
276
