”Bandspridning” på kortvåg
I kap. 21 omnämndes att varje station på kortvåg upptar mycket
litet utrymme på skalan, vilket gjorde avstämningen litet besvärligare.
Detta kan emellertid avhjälpas med s. k. bandspridning. I mottagaren
i kap. 21 kan man åstadkomma bandspridning genom att koppla in
en liten extra finavstämningskondensator parallellt över C,. Denna
kondensator kan utgöras av en kapacitansdiod. Med en kapacitans-
diod kan man få en kapacitansvariation om ca 50 pF, vilket är unge-
fär lagom för finavstämningen. Det fordras också en extra potentio-
meter P2, med vars hjälp man kan variera spärrspänningen över D
och därmed också kapacitansen i dioden. P2 monteras lämpligen på
frontpanelen bredvid Cv och förses med en ratt.
Ett annat sätt att anordna bandspridning är att inkoppla en liten
fast kondensator (Co i fig. 22.4) exempelvis på 30—100 pF 1 serie
med avstämningskondensatorn. Har man exempelvis en avstämnings-
=
q 2
2
Distansrör
Kretskort
Ne r se NS
> ; I
VN 0
| GC.
NN
0)
QM3I

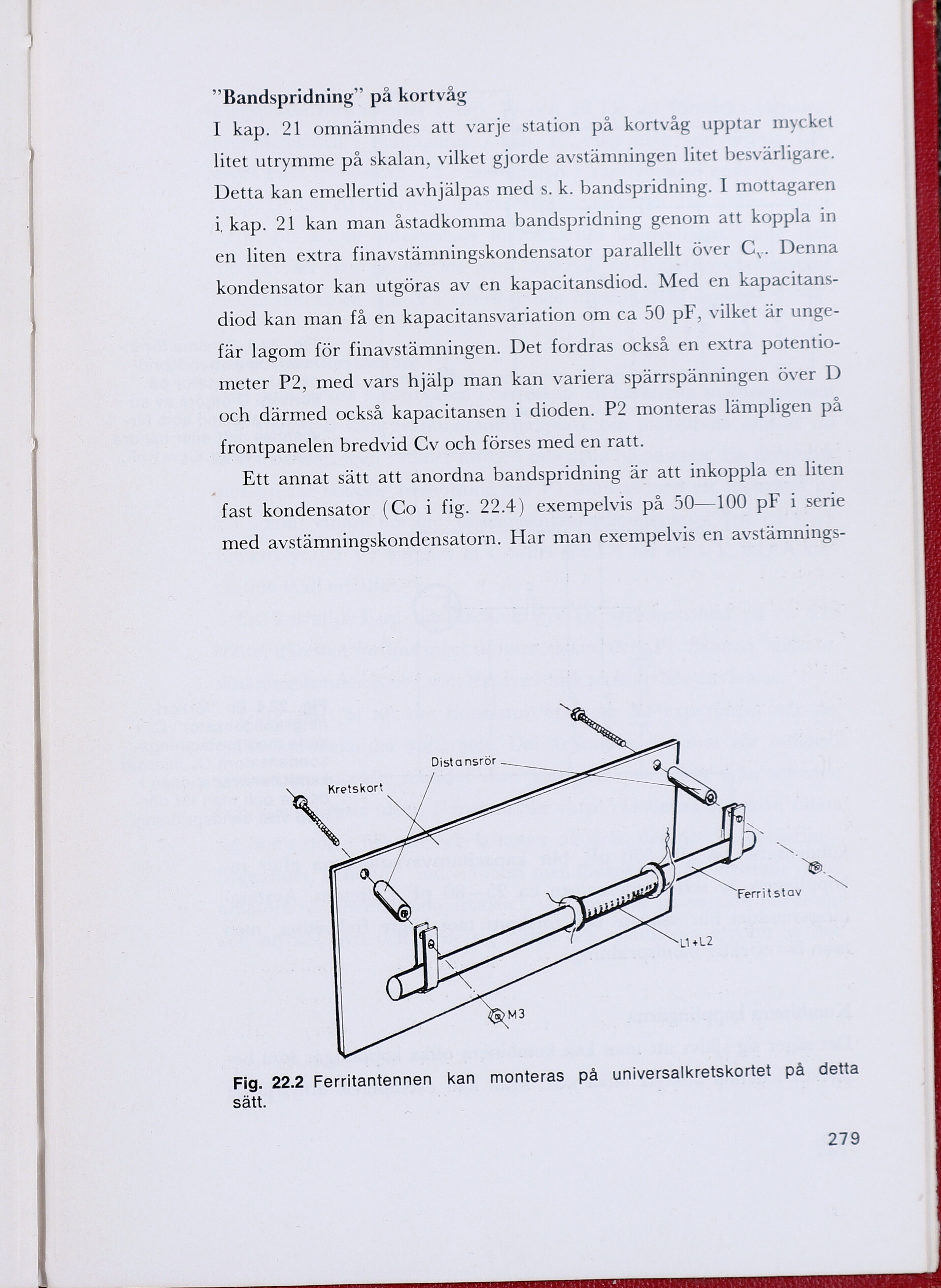

Fig. 22.2 Ferritantennen kan monteras på universalkretskortet på detta
sätt.
219
