Ferritstav

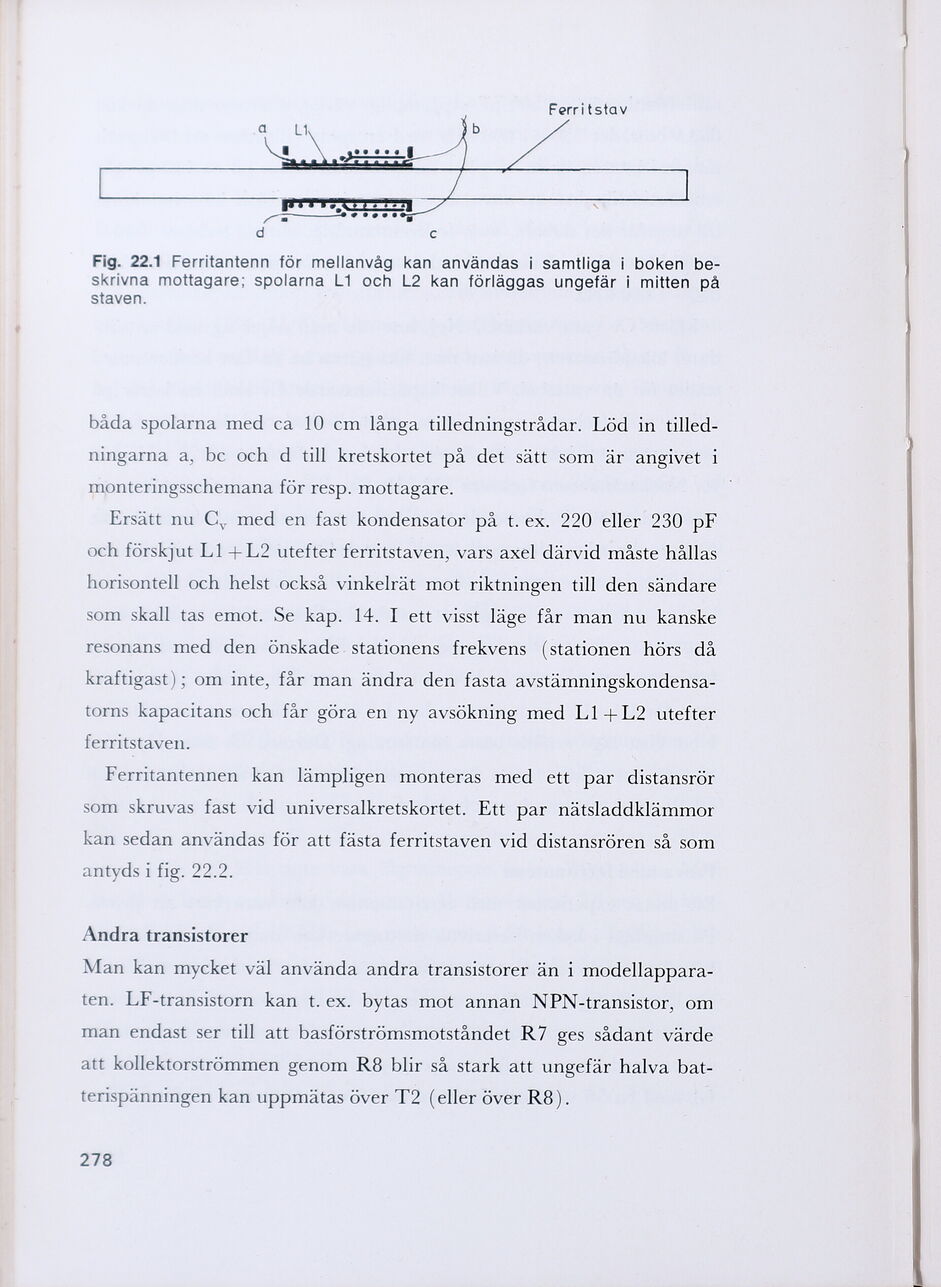

Fig. 22.1 Ferritantenn för mellanvåg kan användas i samtliga i boken be-
skrivna mottagare; spolarna L1 och L2 kan förläggas ungefär i mitten på
staven.
båda spolarna med ca 10 cm långa tilledningstrådar. Löd in tilled-
ningarna a, be och d till kretskortet på det sätt som är angivet i
monteringsschemana för resp. mottagare.
Ersätt nu C, med en fast kondensator på t. ex. 220 eller 230 pF
och förskjut L1-+T=L2 utefter ferritstaven, vars axel därvid måste hållas
horisontell och helst också vinkelrät mot riktningen till den sändare |
som skall tas emot. Se kap. 14. I ett visst läge får man nu kanske
resonans med den önskade stationens frekvens (stationen hörs då
kraftigast); om inte, får man ändra den fasta avstämningskondensa-
torns kapacitans och får göra en ny avsökning med L1+L2 utefter
ferritstaven.
Ferritantennen kan lämpligen monteras med ett par distansrör
som skruvas fast vid universalkretskortet. Ett par nätsladdklämmor
kan sedan användas för att fästa ferritstaven vid distansrören så som
antyds i fig. 22.2.
Andra transistorer
Man kan mycket väl använda andra transistorer än i modellappara-
ten. LF-transistorn kan t. ex. bytas mot annan NPN-transistor, om
man endast ser till att basförströmsmotståndet R7 ges sådant värde
att kollektorströmmen genom R8 blir så stark att ungefär halva bat-
terispänningen kan uppmätas över T2 (eller över R8).
278
