TE 4
on SA
Jsolatorer Nedledning Jsolatorer
9

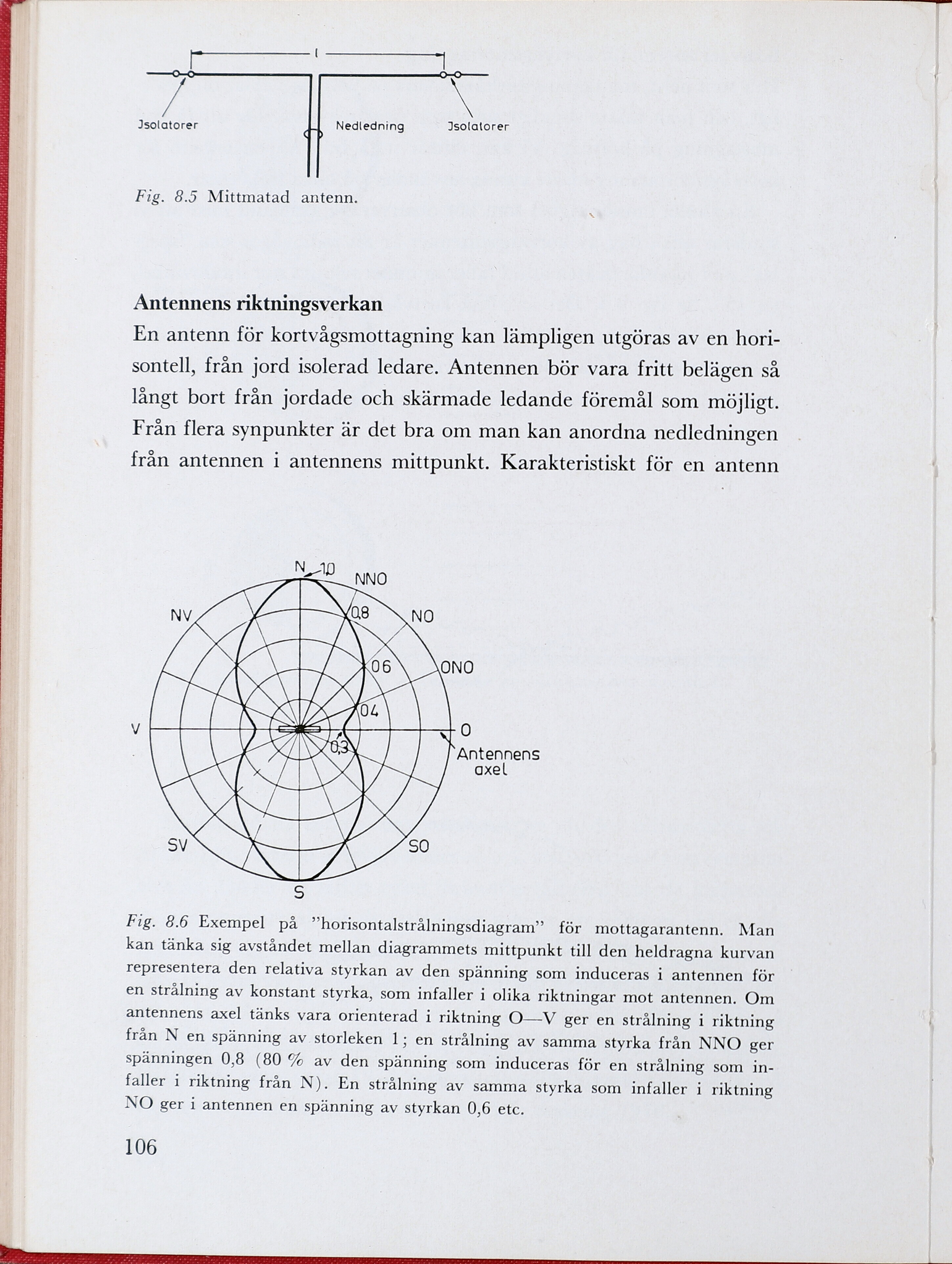

Fig. 8.5 Mittmatad antenn.
Antennens riktningsverkan
En antenn för kortvågsmottagning kan lämpligen utgöras av en hori-
sontell, från jord isolerad ledare. Antennen bör vara fritt belägen så
långt bort från jordade och skärmade ledande föremål som möjligt.
Från flera synpunkter är det bra om man kan anordna nedledningen
från antennen i antennens mittpunkt. Karakteristiskt för en antenn
O
ntennens
axel
Fig. 8.6 Exempel på ”horisontalstrålningsdiagram” för mottagarantenn. Man
kan tänka sig avståndet mellan diagrammets mittpunkt till den heldragna kurvan
representera den relativa styrkan av den spänning som induceras i antennen för
en strålning av konstant styrka, som infaller i olika riktningar mot antennen. Om
antennens axel tänks vara orienterad i riktning O—V ger en strålning i riktning
från N en spänning av storleken 1; en strålning av samma styrka från NNO ger
spänningen 0,8 (80 Z av den spänning som induceras för en strålning som in-
faller i riktning från N). En strålning av samma styrka som infaller i riktning
NO ger i antennen en spänning av styrkan 0,6 etc.
106
