av detta slag är att den inte är lika effektiv i alla riktningar utan upp-
visar en viss riktningsverkan.
En horisontell antenn, vars längd är omkring en halv våglängd
(halvvågsantenn, se fig. 8.5) eller kortare, är sålunda effektivast i en
riktning vinkelrät mot antennens axel, under det att den är ganska
okänslig för en strålning som infaller i antennaxelns riktning. Hur ef-
Norr
N
/ | Intallsvinkel
S p> G
SAR

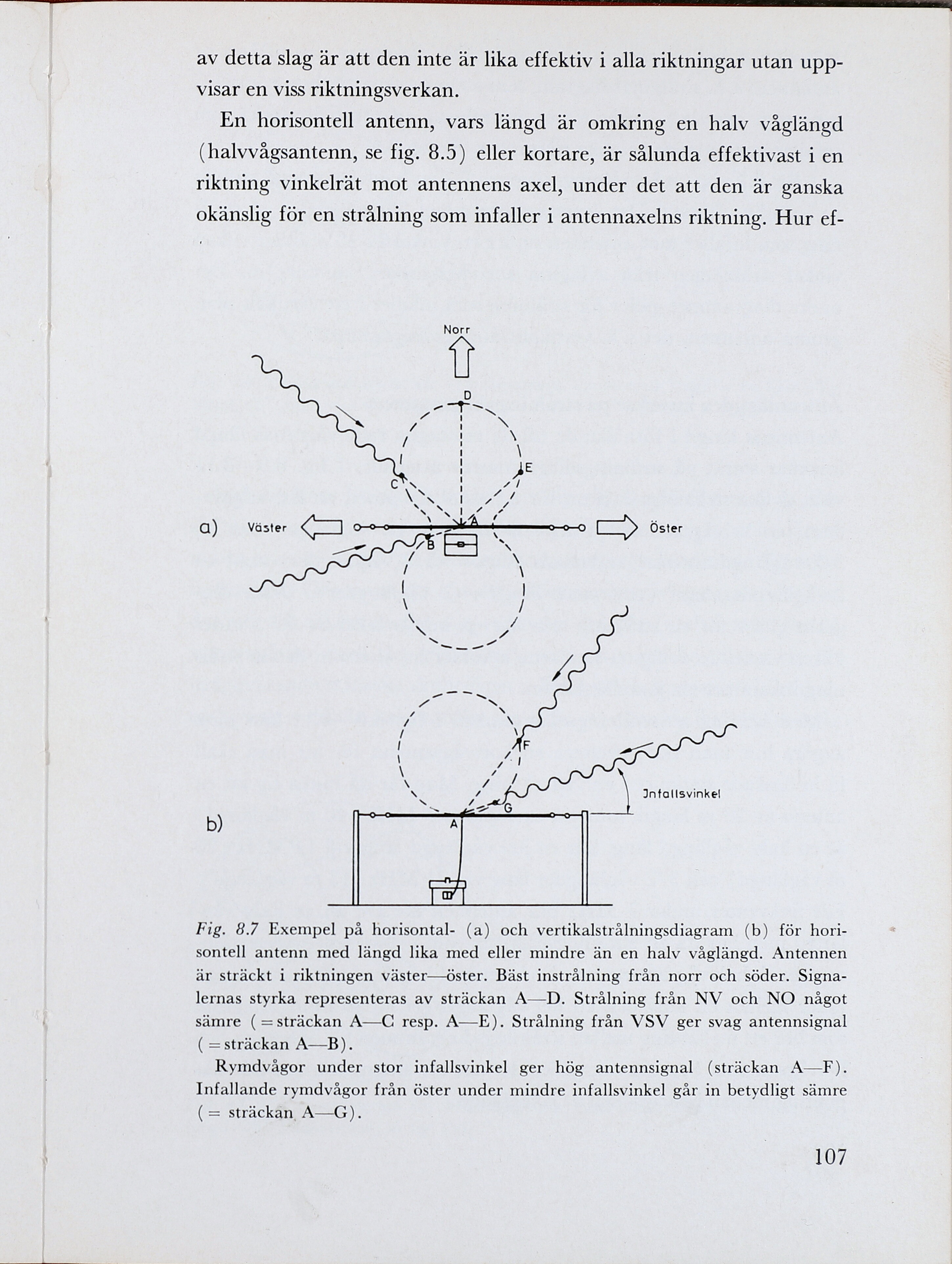

Fig. 8.7 Exempel på horisontal- (a) och vertikalstrålningsdiagram (b) för hori-
sontell antenn med längd lika med eller mindre än en halv våglängd. Antennen
är sträckt i riktningen väster—öster. Bäst instrålning från norr och söder. Signa-
lernas styrka representeras av sträckan A—D. Strålning från NV och NO något
sämre ( =sträckan A—XC resp. A—E). Strålning från VSV ger svag antennsignal
(=sträckan A—B).
Rymdvågor under stor infallsvinkel ger hög antennsignal (sträckan A—F).
Infallande rymdvågor från öster under mindre infallsvinkel går in betydligt sämre
(= sträckan A—G).
