| dhN—Bandkabel 3002
[= Mott.
å I=84m fn
b) Bandkabel 3000
KEERNE Mott.
; l=19m
[
ATP Bandkabet 3000
c) ISEm
tf LE Mott.

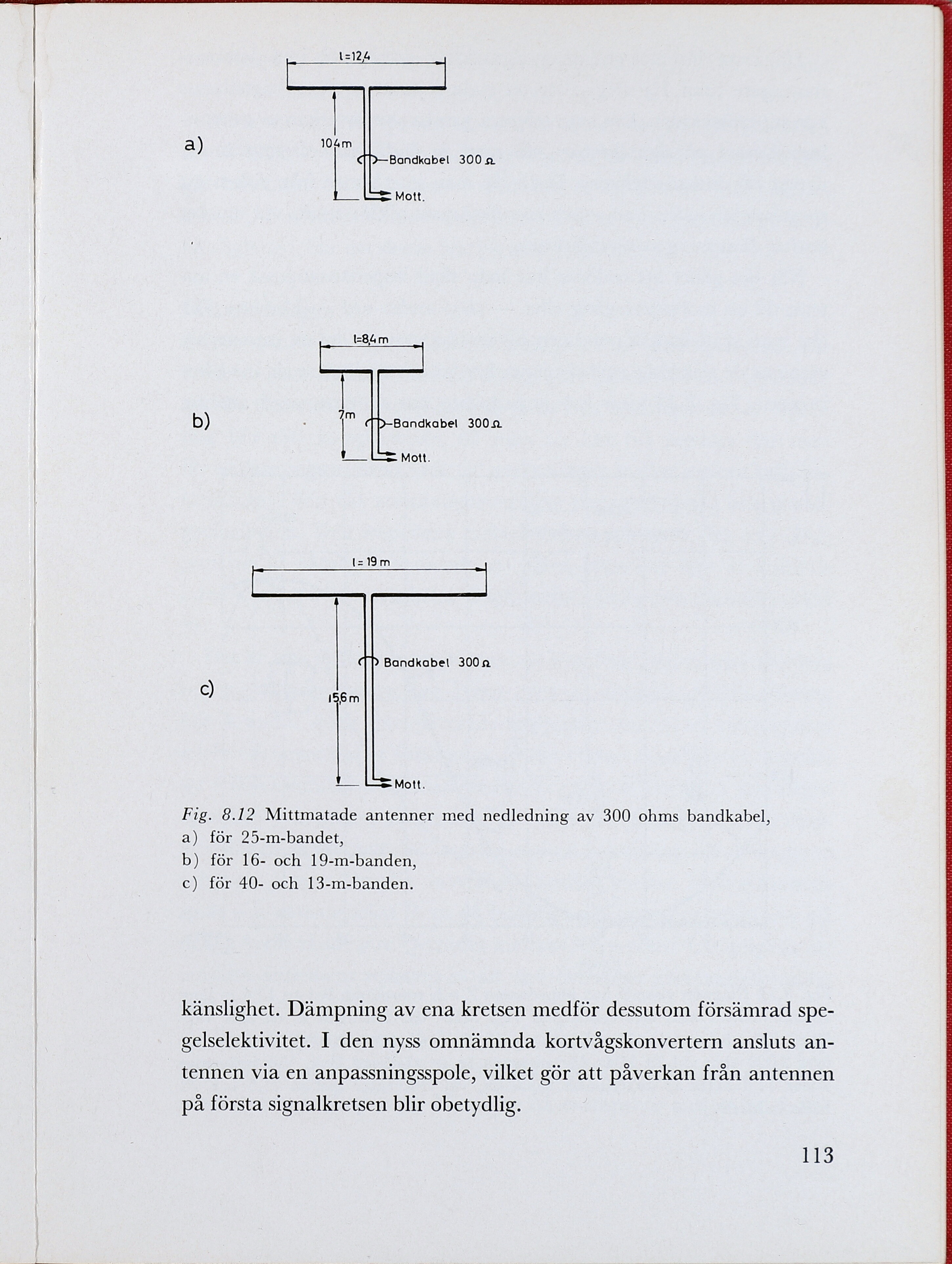

Fig. 8.12 Mittmatade antenner med nedledning av 300 ohms bandkabel,
a) för 25-m-bandet,
b) för 16- och 19-m-banden,
c) för 40- och 13-m-banden.
känslighet. Dämpning av ena kretsen medför dessutom försämrad spe-
gelselektivitet. I den nyss omnämnda kortvågskonvertern ansluts an-
tennen via en anpassningsspole, vilket gör att påverkan från antennen
på första signalkretsen blir obetydlig.
113
