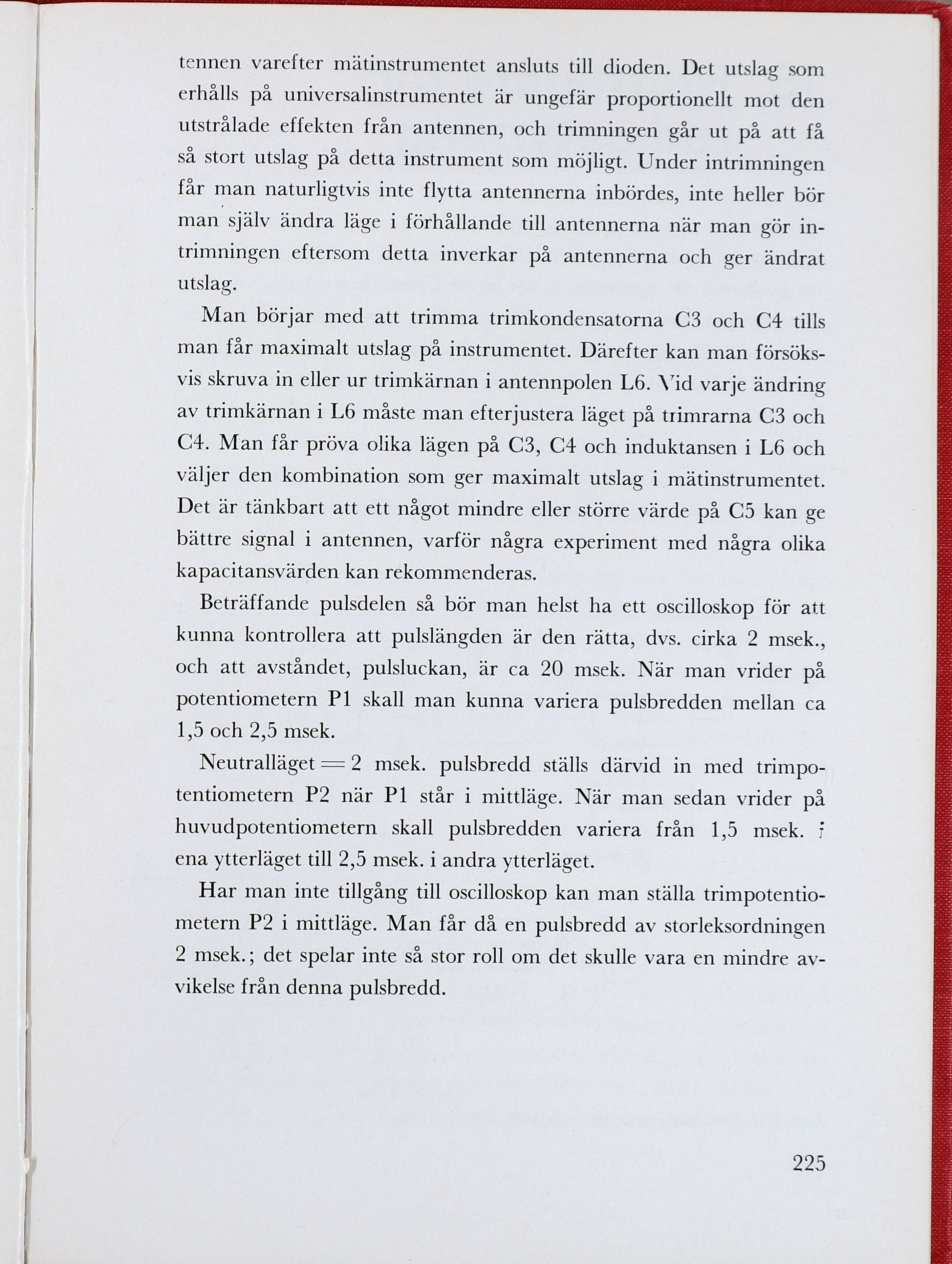

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

SENARE Nr NON RGeRn ERA

tennen varefter mätinstrumentet ansluts till dioden. Det utslag som

erhålls på universalinstrumentet är ungefär proportionellt mot den
utstrålade effekten från antennen, och trimningen går ut på att få
så stort utslag på detta instrument som möjligt. Under intrimningen
får man naturligtvis inte flytta antennerna inbördes, inte heller bör
man själv ändra läge i förhållande till antennerna när man gör in-
trimningen eftersom detta inverkar på antennerna och ger ändrat
utslag.

Man börjar med att trimma trimkondensatorna C3 och C4 tills
man får maximalt utslag på instrumentet. Därefter kan man försöks-
vis skruva in eller ur trimkärnan i antennpolen L6. Vid varje ändring
av trimkärnan i L6 måste man efterjustera läget på trimrarna C3 och
C4. Man får pröva olika lägen på C3, C4 och induktansen i L6 och
väljer den kombination som ger maximalt utslag i mätinstrumentet.
Det är tänkbart att ett något mindre eller större värde på C5 kan ge
bättre signal i antennen, varför några experiment med några olika
kapacitansvärden kan rekommenderas.

Beträffande pulsdelen så bör man helst ha ett oscilloskop för att
kunna kontrollera att pulslängden är den rätta, dvs. cirka 2 msek.,
och att avståndet, pulsluckan, är ca 20 msek. När man vrider på
potentiometern P1 skall man kunna variera pulsbredden mellan ca
1,5 och 2,5 msek.

Neutralläget — 2 msek. pulsbredd ställs därvid in med trimpo-
tentiometern P2 när P1 står i mittläge. När man sedan vrider på
huvudpotentiometern skall pulsbredden variera från 1,5 msek. i
ena ytterläget till 2,5 msek. i andra ytterläget.

Har man inte tillgång till oscilloskop kan man ställa trimpotentio-
metern P2 i mittläge. Man får då en pulsbredd av storleksordningen
2 msek.; det spelar inte så stor roll om det skulle vara en mindre av-

vikelse från denna pulsbredd.

225
