16. Mottagare för
radiostyrning
När det gäller mottagare för radiostyrning av modeller är det ofta
ett önskemål att mottagaren har så små dimensioner och väger så
litet som möjligt. I synnerhet om det gäller flygplansmodeller är det
av största vikt att ytterdimensionerna och vikten hos radioanläggning-
en som skall monteras in är så små som möjligt. Flygplansmodeller
har ju inte särskilt stor bärkraft och varje grams viktbesparing är
välkommen när det gäller radiostyrningsapparatur. Det är därför
ett oavvisligt krav att radioutrustningen byggs upp av komponenter
som väger litet och att dimensionerna hålls vid ett minimum så att
Radiodelen
VAN
, NY
Antenn
2 [E |
- re sön
Blandare MF-del. HO LF -först.
27, O25 MHz
xb
an
an
YT
NM
Oscillator
= 26,57 O MHz +
| G
JE
I /
/
C2 IMonostabil vippa 7 7 /
| j
a Z Förstärkare I M
| | Triggpulser RE i
|
/ |
IE i
I
NE 7 ÄR SEA J/
Servoförstärkaren Servo

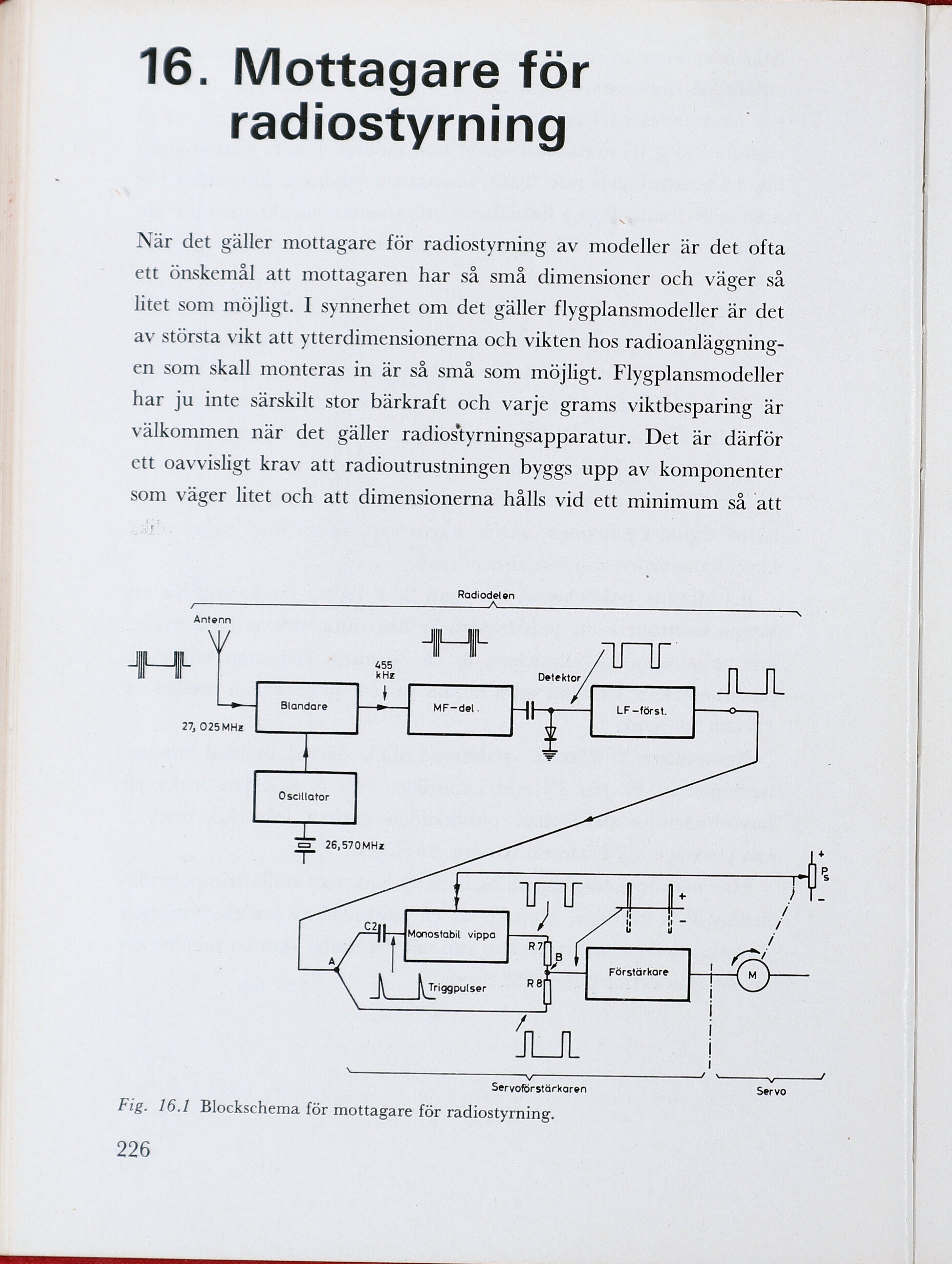

Fig. 16.1 Blockschema för mottagare för radiostyrning.
