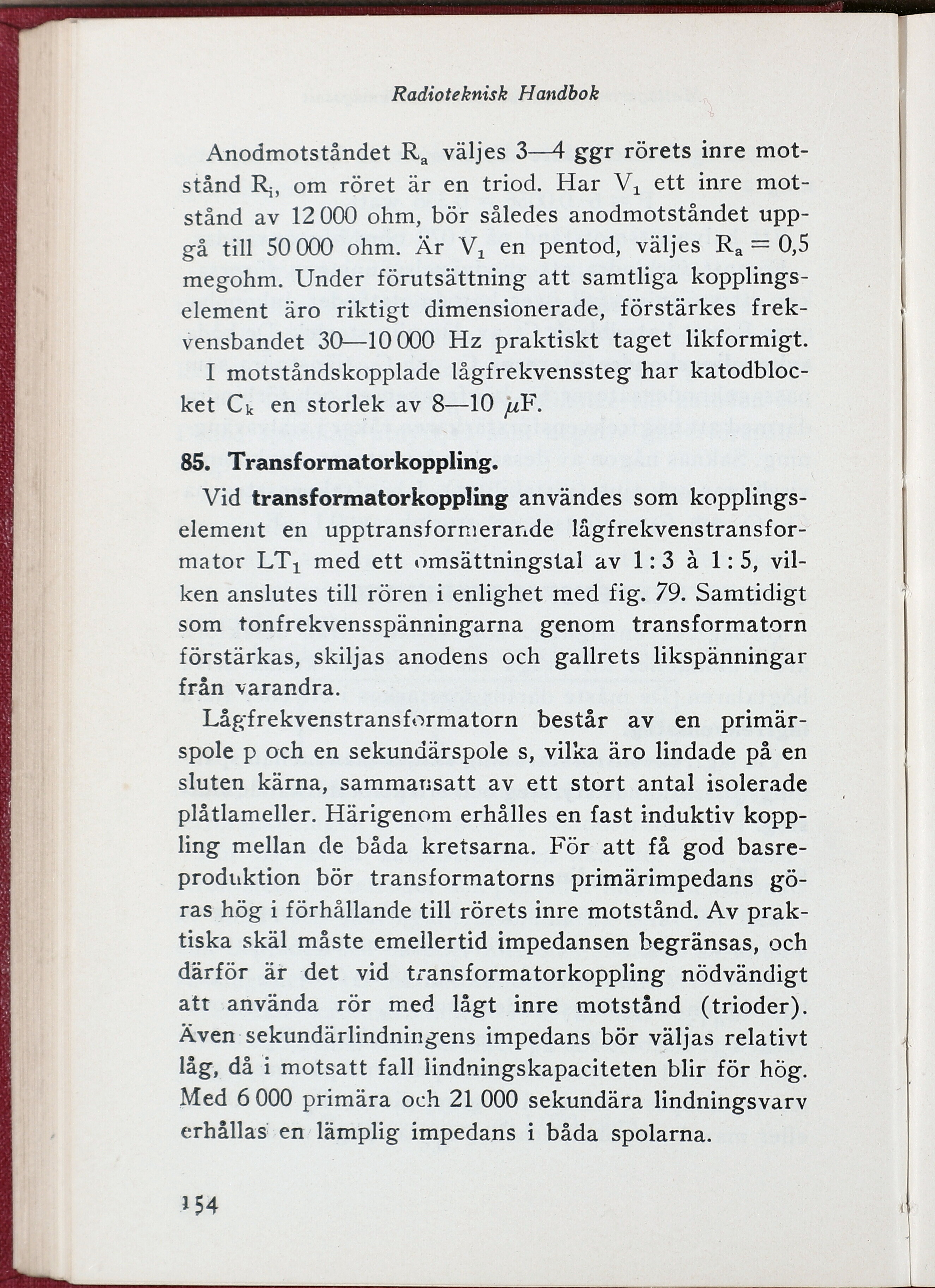

Radioteknisk Handbok
Anodmotståndet Ra väljes 3—4 ggr rörets inre
motstånd Rj, om röret är en triod. Har Vx ett inre
motstånd av 12 000 ohm, bör således anodmotståndet
uppgå till 50000 ohm. Är Vx en pentod, väljes Ra = 0,5
megohm. Under förutsättning att samtliga
kopplings-element äro riktigt dimensionerade, förstärkes
frekvensbandet 30—10000 Hz praktiskt taget likformigt.
I motståndskopplade lågfrekvenssteg har
katodbloc-ket Ck en storlek av 8—10 ^F.
85. Transformatorkoppling.
Vid transformatorkoppling användes som
kopplings-element en upp transformerande
lågfrekvenstransfor-mator LTt med ett omsättnings tal av 1:3 å 1:5,
vilken anslutes till rören i enlighet med fig. 79. Samtidigt
som tonfrekvensspänningarna genom transformatorn
förstärkas, skiljas anodens och gallrets likspänningar
från varandra.
Lågfrekvenstransformatorn består av en
primärspole p och en sekundärspole s, vilka äro lindade på en
sluten kärna, sammansatt av ett stort antal isolerade
plåtlameller. Härigenom erhålles en fast induktiv
koppling mellan de båda kretsarna. För att få god
basreproduktion bör transformatorns primärimpedans
göras hög i förhållande till rörets inre motstånd. Av
praktiska skäl måste emellertid impedansen begränsas, och
därför är det vid transformatorkoppling nödvändigt
att använda rör med lågt inre motstånd (trioder).
Även sekundärlindningens impedans bör väljas relativt
låg, då i motsatt fall lindningskapaciteten blir för hög.
Med 6 000 primära och 21 000 sekundära lindningsvarv
erhållas en lämplig impedans i båda spolarna.
154
