Mottagarens konstruktion och verkningssätt

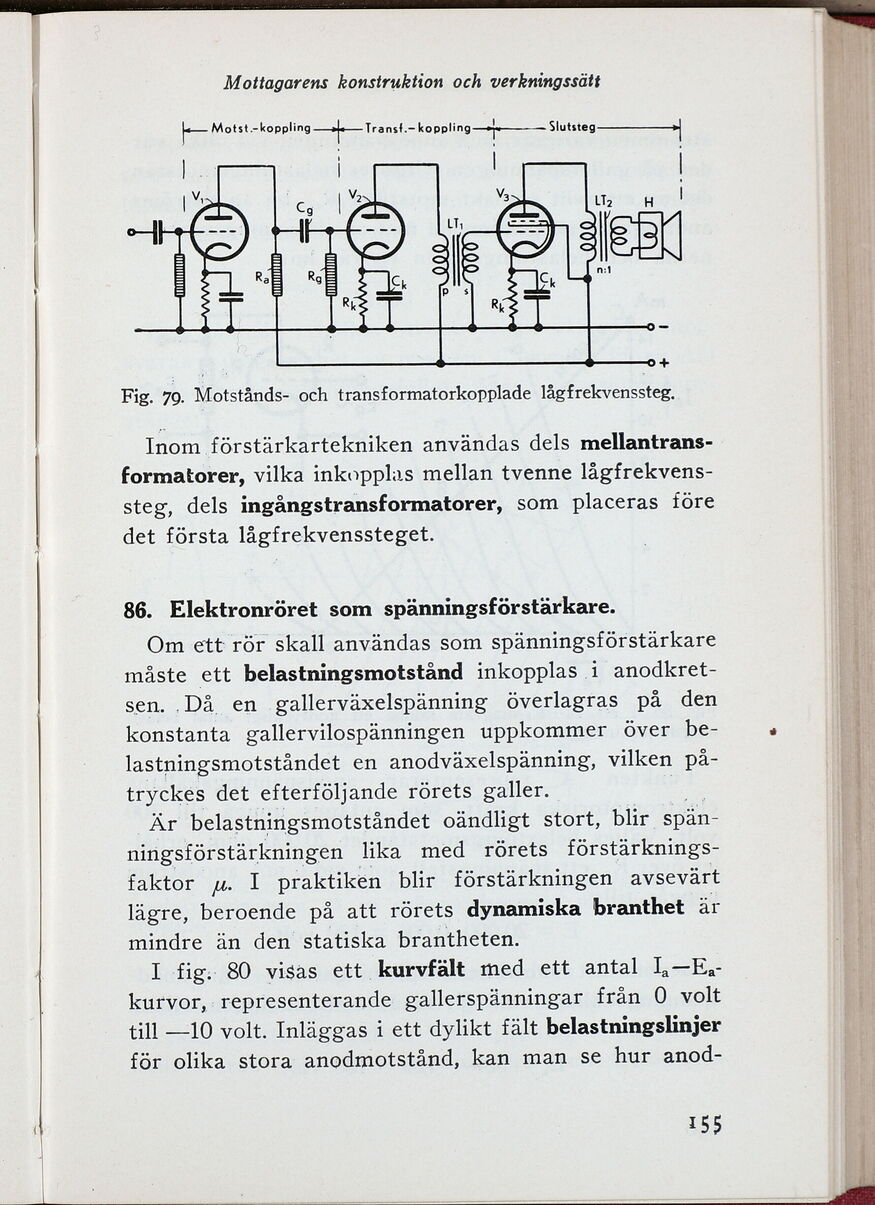

Fig. 79. Motstånds- och transformatorkopplade lågfrekvenssteg.
Inomförstärkartekniken användas dels
mellantrans-formatorer, vilka inkopplas mellan tvenne
lågfrekvenssteg, dels ingångstransformatorer, som placeras före
det första lågfrekvenssteget.
86. Elektronröret som spänningsförstärkare.
Om ett ror skall användas som spänningsförstärkare
måste ett belastningsmotstånd inkopplas i
anodkret-s_en. Då. en gallerväxelspänning överlagras på den
konstanta gallervilospänningen uppkommer över
be-lastningsmotståndet en anodväxelspänning, vilken
på-tryckes det efterföljande rörets galler.
Är belasthirigsmotståndet oändligt stort, blir
spän-nirigsförstärkningen lika med rörets
förstärknings-faktor /t. I praktiken blir förstärkningen avsevärt
lägre, beroende på att rörets dynamiska branthet är
mindre än den statiska brantheten.
I fig; 80 yiSäs ett kurvfält med ett antal
Ia—Ea-kurvor, representerande gallerspänningar från 0 volt
till —10 volt. Inläggas i ett dylikt fält belastningslinjer
för olika stora anodmotstånd, kan man se hur anod-
155
