Mottagarens konstruktion och verkningssätt

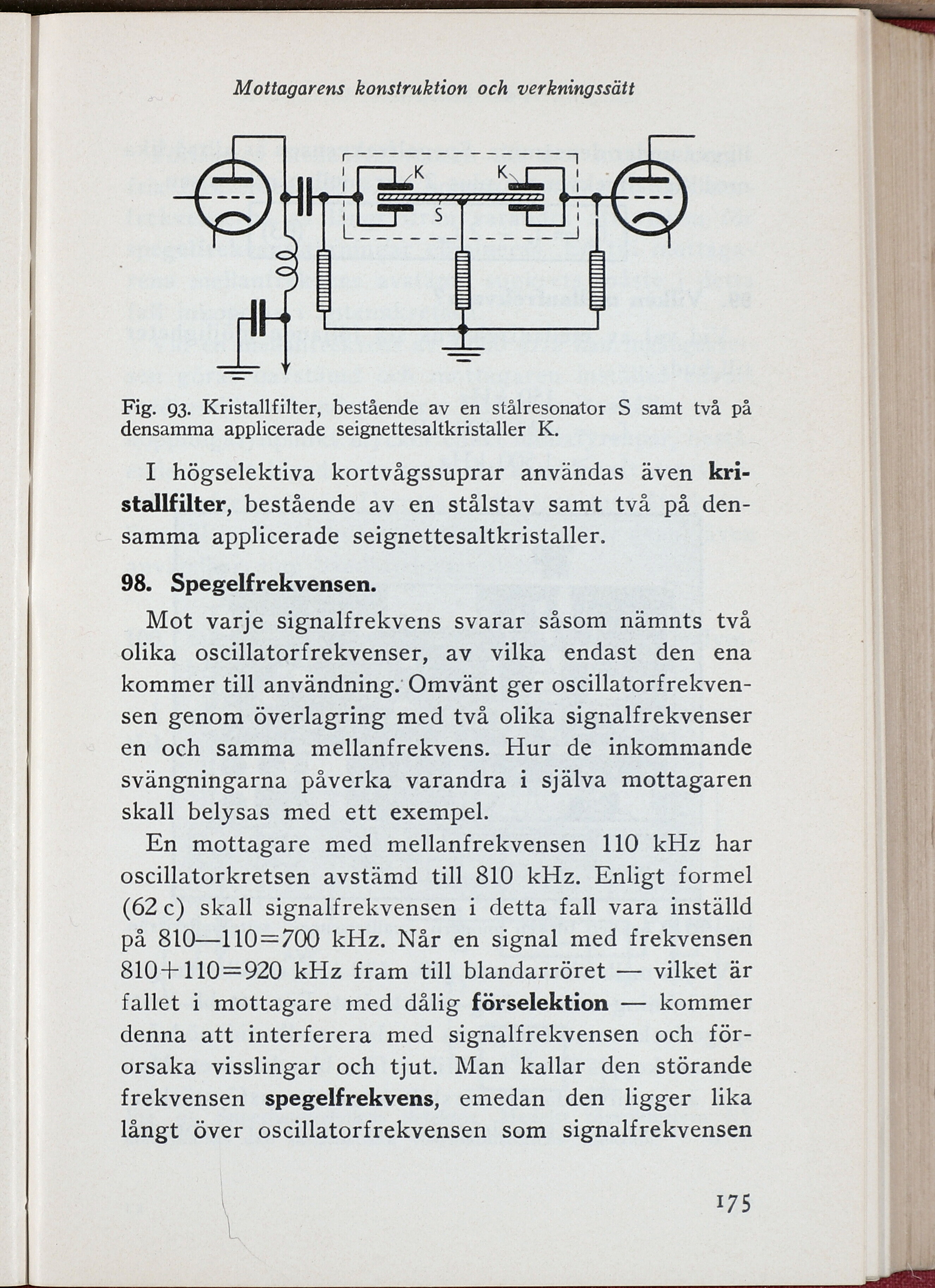

Fig* 93* Kristallfilter, bestående av en stålresonator S samt två på
densamma applicerade seignettesaltkristaller K.
I högselektiva kortvågssuprar användas även
kristallfilter, bestående av en stålstav samt två på
densamma applicerade seignettesaltkristaller.
98. Spegelfrekvensen.
Mot varje signalfrekvens svarar såsom nämnts två
olika oscillatorfrekvenser, av vilka endast den ena
kommer till användning. Omvänt ger
oscillatorfrekvensen genom överlagring med två olika signalfrekvenser
en och samma mellanfrekvens. Hur de inkommande
svängningarna påverka varandra i själva mottagaren
skall belysas med ett exempel.
En mottagare med mellanfrekvensen 110 kHz har
oscillatorkretsen avstämd till 810 kHz. Enligt formel
(62 c) skall signalfrekvensen i detta fall vara inställd
på 810—110=700 kHz. Når en signal med frekvensen
810+110=920 kHz fram till blandarröret — vilket är
fallet i mottagare med dålig förselektion — kommer
denna att interferera med signalfrekvensen och
förorsaka visslingar och tjut. Man kallar den störande
frekvensen spegelfrekvens, emedan den ligger lika
långt över oscillatorfrekvensen som signalfrekvensen
175
